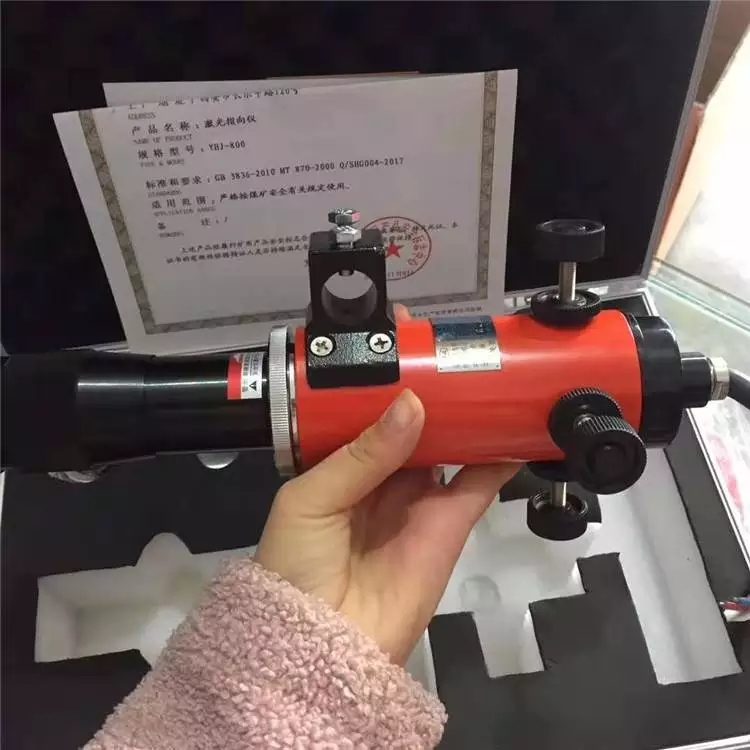

防爆形式：矿用本安型

防爆标志：ExibI

激光指向仪工作制：连续性运行不少于45h

光 功 率：不大于15mW

X射程：1200m（YHJ-1200），600m(YHJ-600)

光斑直径：在100m、200m、300m处光斑直径应不大于15mm、25mm、35mm，在600m、1200m处光斑直径应不大于50mm、80mm

光斑漂移量:在100m、200m、300m处光斑漂移量应不大于5mm，在600m、1200m处光斑漂移量应不大于10mm

横向、纵向粗调：360°任意

横向、纵向调节范围：≥±1.5°

主机组尺寸：226×250×138（mm）（YHJ-600），242×250×138（mm）（YHJ-1200）

电源外壳尺寸：107×42×70（mm）

重 量：3.8kg（YHJ-600） 4.0kg（YHJ-1200）

（1）X先将一根20～22毫米的锚杆（用户自备）打入巷道顶板上固定。

（2）固定杆穿过固定座，用螺栓将仪器安装在固定杆上，再如图所示将螺塞、固定环、锁紧座固定在事先安装好的锚杆上。

2．调节、使用

仪器电源连接：DC3.6V LH400-D61HC3BRL电源组的直式对接压紧插座与主机组的直式对接压紧插头正确连接，确认电路无松动和短路后，紧固插头上的固定套，激光模组被通电点亮。
（1）根据测量仪器的指向需要，进行仪器垂直方向、水平方向粗调。

垂直方向粗调：松开螺塞，沿锚杆转动仪器使激光束在垂直方向调整到理想位置（中腰线处）锁紧螺塞即可。

水平方向粗调：松开螺栓，沿固定杆移动仪器使激光束在水平方向调整到理想位置（中腰线处）锁紧螺栓即可。

（2）再根据工程需要X调整激光束的方向，调整方法如下：

水平方向调整：先锁紧垂直调整螺旋，同时同方向旋转左右两个水平调整螺旋，使光斑水平移动，调整好后将两螺旋锁紧；

垂直方向调整：先锁紧水平调整螺旋，同时同方向旋转上下两个垂直调整螺旋，使光斑垂直移动，调整好后将两螺旋锁紧即可。

（3）当DC3.6V LH400-D61HC3BRL电源组电压过低时，激光变暗或不亮，请松开固定套，及时分离直式对接压紧插头插座，避免电池组因深度放电而损坏，同时换上另一组充足电的DC3.6V LH400-D61HC3BRL电源组。

（4）DC3.6V LH400-D61HC3BRL电源组请在井上充电！

请注意：光斑水平、垂直方向向调整准确后，必须同时锁紧调整螺旋。仪器出厂时，光斑在射程内已校验，用户现场免调试。如果用户需要调整，请参考故障分析中的方法进行。

五、DC3.6V LH400-D61HC3BRL电源组、DE·EN·DE智能充电器

1．DC3.6V LH400-D61HC3BRL电源组使用注意事项

（1）请勿投入火中及试图拆开。

（2）请勿将电源极间短路，以免*性损坏。

（3）请将电源极性正确连接，不可接反。

（4）如果电源组在极限条件下使用，可能会减短电源组的使用寿命，如：X出极限环境温度20±5℃、深度循环、极度过充电及过放电。

（5）为保证电源组维持容量水平，应将电源组贮存在无腐蚀剂气体的环境中，避免在较高温度或较高湿度下贮存，否则会导致电源组中的电池漏液、生锈、容量降低。*存放建议每三个月进行一次充放电维护，避免电池容量降低。

（6）请使用配备的DE·EN·DE智能充电器给电源组充电，充电时间不少于6小时。如使用时发现异常或问题，请与经销商或厂家。

2. DE·EN·DE智能充电器特性

（1）仪器配备的充电器内置X质高效开关电源，采用CPU电源控制技术，使整机温升小，重量轻；具有温度保护功能，充电时电池组发热温升至50摄氏度时，充电器停止充电；待电池温度下降时，充电器自动启动充电；具有过压保护，自动判定串联电池个数，自动调整输出电压；具有过流保护，X限流控制； 使用双色指示灯，红色充电，绿色充满，空载一闪后熄；充电器短路或者电池接反时，充电器电路关闭。

（2）充电器允许输入电压：AC90～260V，额定频率：50～60Hz；输入zui大电流小于100mA，输出额定电压自动调整4.5V (3只串联)，zui高空载电压为12-15V， 额定电流不大于2000mA，3只串联电池涓流时电压（4.5±0.2）V，涓流电流150-200mA；具有短路保护功能；具有电池修复功能，电源组电压低于3.3V时，充电器输出小电流充电，待电源组电压恢复时，自动恢复到正常的充电电流。

3．DE·EN·DE智能充电器技术参数

（1）环境温度：+5℃～+40℃

（2）充电指示说明：

双色的LED，电源接通，红灯闪一下，灭掉（代表充电器正常工作）；

红灯亮时，充电过程正在进行；

绿灯亮时，待充或充满；

红色快速闪烁时，充电器短路或电池反向；

红色闪烁缓慢时，正在进行电池修复充电；

绿色闪烁缓慢时，NTC热敏电阻短路。

（3）产品外型120×60×35（mm）

（4）AC输入：国标3插 HO3VV-F3C×0.75mm电源线

DC输出：WF20J3TA直式螺母压紧插头

六、安全警示
1．警告：禁止注视出光视窗口！

2．警告：请勿在危险场所充电！

3.警告：严禁在爆炸性环境中更换电池！

七、保养、维护及使用注意事项
1．仪器*不用时应存放在干燥、无腐蚀性环境中。

2．仪器出厂时光学系统经过调校，请勿随意拆卸；运输时应轻拿轻放，避免剧烈震动。

3．新电源组一般经过三到五次充放电循环容量才可达到zui高值，建议电源组的保存是充满后置阴凉干燥处。

4.应定期用镜头纸或软布擦拭激光出孔的视窗玻璃，做到表面清洁无灰尘。

5.不得带电检修，需开盖检修时必须在安全场所进行。使用和维修时，必须保持原本安电路原设计状态下的电气参数和保护性能，不得更改产品本安（及其关联）电路中元器件的型号、规格和参数。
