产品信息

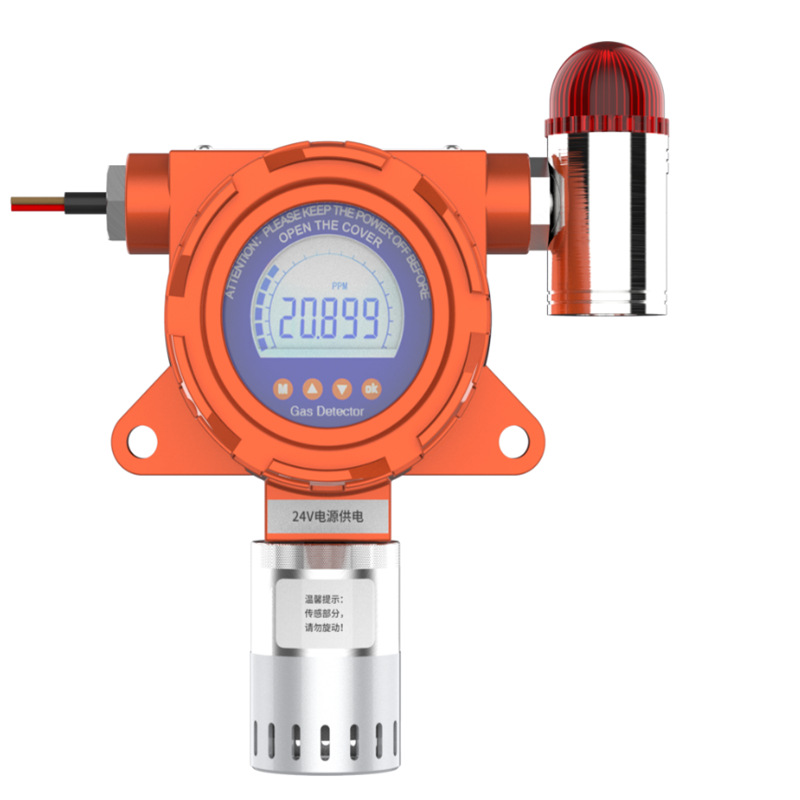

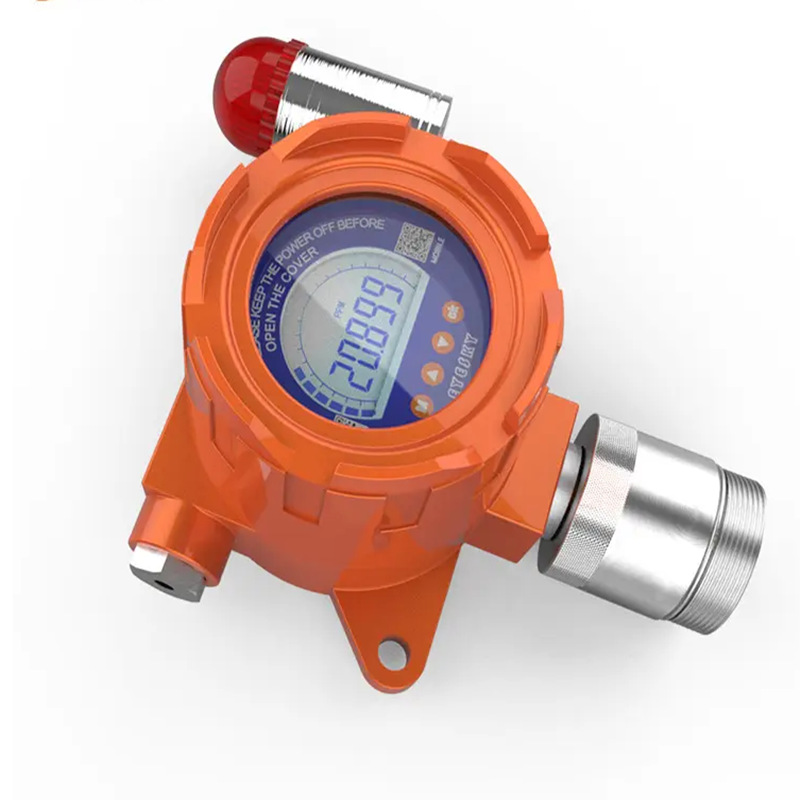

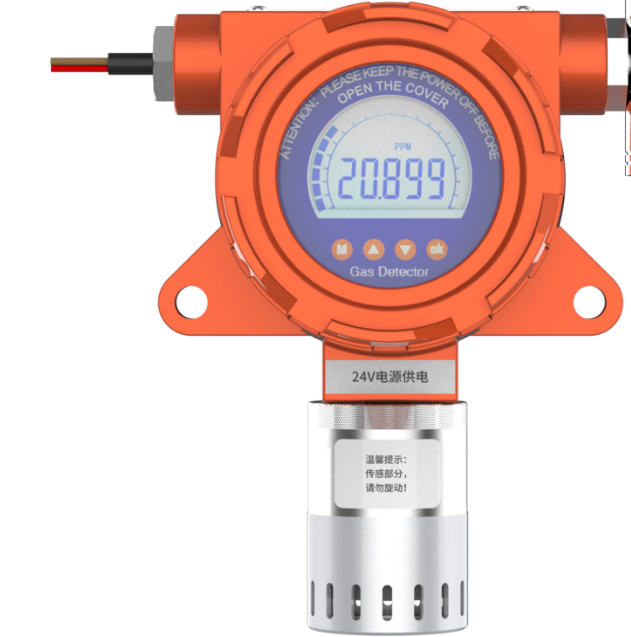

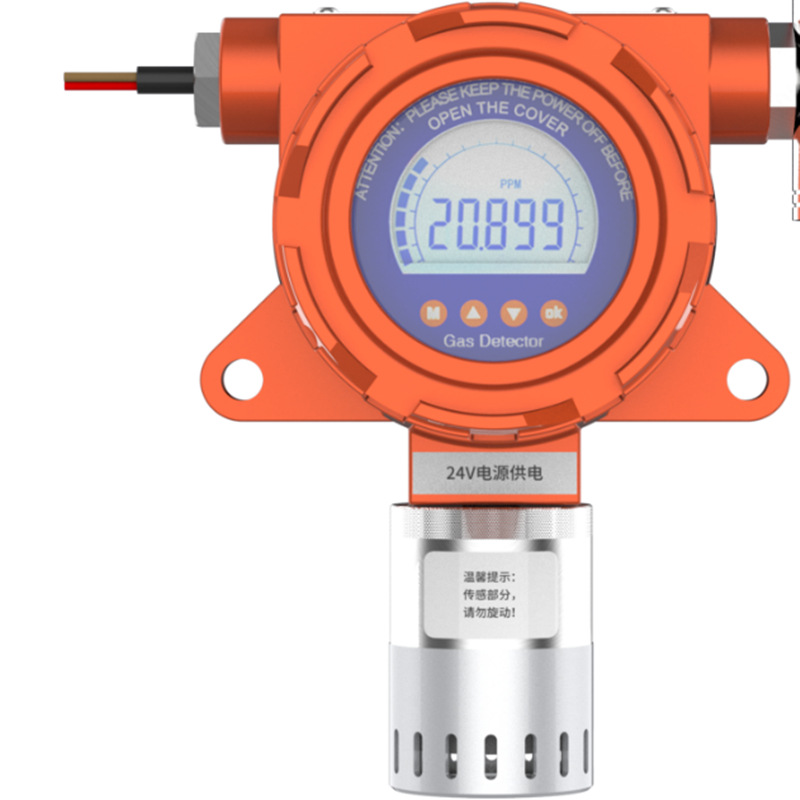

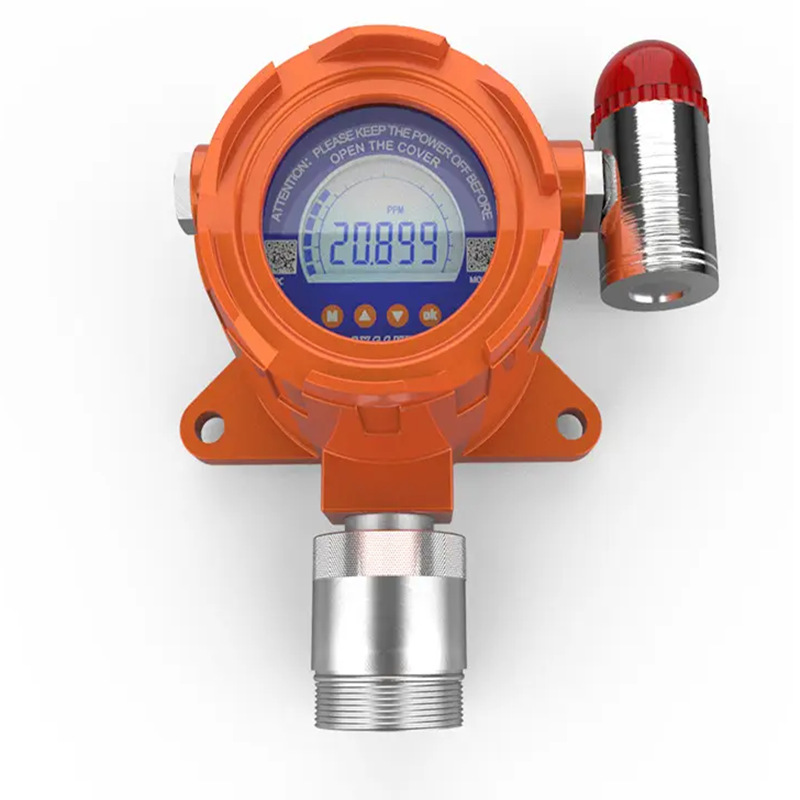

船舶用固定式可燃气体报警器有害气体探测器
功能特征
智能传感器，模块化设计，方便维护；
多点校准+温度补偿，数据更准确；
一键恢复出厂设置，防止误操作；
三重防水设计；
4～20mA、RS485输出信号可选；
两组无源继电器输出；
红外遥控器操作，危险场合避免开盖操作；
三色背光:白色(正常)、橙色(故障)、红色（报警）指示现场状态；
性能
检测气体：
|
可燃气体 |
EX |
(0-100)%LEL |
<90 |
检测原理：电化学式
准 确 度：±3%F.S
重 复 性：±2%
响应时间：T90＜30S（可燃气）
电气特征
供电电源：24VDC（正常工作电压范围：10～30VDC）
功 耗：＜1.5W(有毒气体)
＜2.5W(可燃气体)
输出信号：三线制4～20mA或 四线制RS485或二者同时输出
二组无源继电器(24VDC 2A)
结构特征
主体材质：铝合金
重 量：约1.6kg
尺 寸：185*137.2*90.7mm（L*W*H）
安装方式：壁挂式、横管、竖管
电气使用环境
防护等级：IP66
温度范围：-20℃～50℃(有毒气体)
-40℃～70℃(可燃气体)
湿度范围：10～95%RH（无凝露）
压力范围：86～106Kpa
认证
执行标准：GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010，GB12358-2006
选用电缆截面积与24V供电传输距离见下表
|
电缆芯线截面积（mm2） |
1.00 |
1.50 |
2.50 |
|
电阻（欧姆/千米铜线） |
18.1 |
12.1 |
7.4 |
|
电缆Z长距离（m） （回路长度） |
2000 |
3000 |
4000 |
|
1000 |
1500 |
2000 |
标配
|
名称 |
料号 |
备注 |
|
遥控器 |
30517001 |
黑色 |
|
防尘罩 |
30101225 |
带扩散式校准功能 |
|
安装支架 |
30102030A |
SGCC |
|
抱箍 |
30102220 |
配合安装支架用 |
选配件
|
名称 |
料号 |
备注 |
|
流通罩 |
30101224 |
流通式 |
|
气室延长焊接罩 |
30101159 |
304不锈钢 |
|
声光报警器 |
80105001 |
可选G1/2、G3/4螺纹接口 |

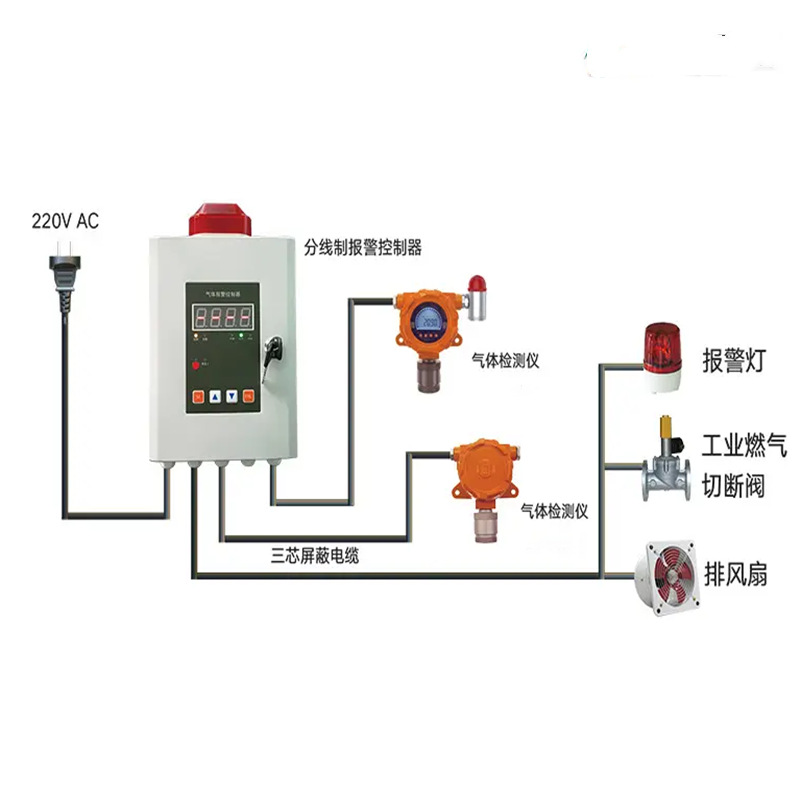

安装示意图
