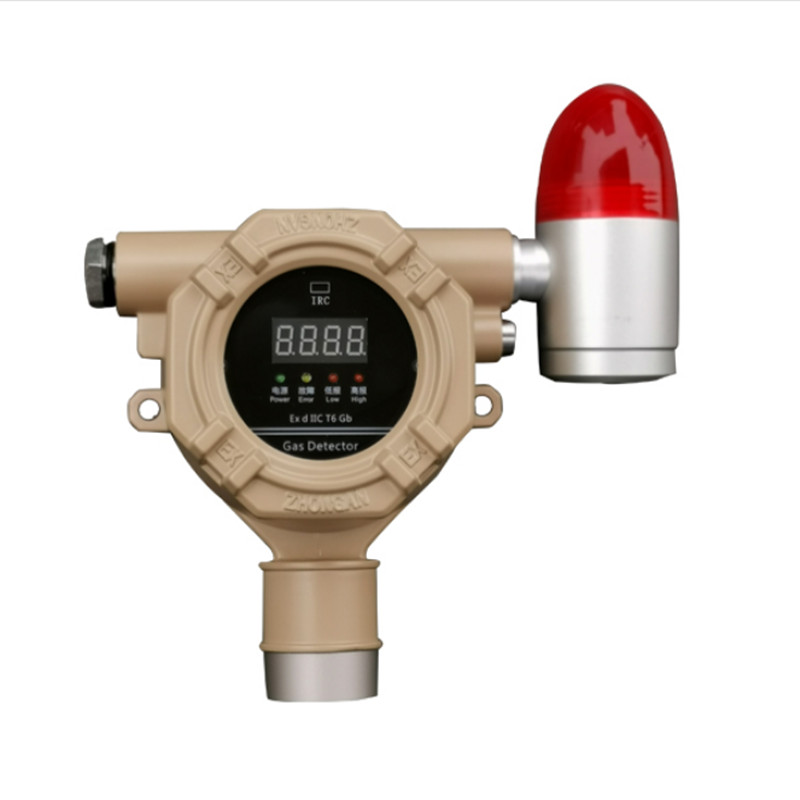

盐城工业固定式燃气泄漏报警器接线方法
检测气体：可燃/有毒有害气体
检测方式：自然扩散
检测原理：催化; 电化学; 半导体; 红外线；激光
报警设定值：20%LEL(可燃)
准 确 度：±3%FS
响应时间：可燃：<30s；毒性：<60s
工作温度：-40℃～+70℃（可燃）；-20℃～+40℃（毒气）
相对湿度：（20～＜93）%RH
防爆方式：隔爆型
防爆等级：Exd ⅡC T6 Gb
防护等级：IP66
电 源：DC24V±10%
功 耗：≤3W
使用电缆：三线制 RVVP≥3×1.5mm2 四；总线 RVVP≥4×1.5mm2 ；
二总线 RVVP≥2×1.5mm 2 整机重量：≤1000g
压力限制：86KPa～106KPa
使用场所：在具有爆炸性可燃气体IIA~IIC级，温度组别为T1~T6的危险场所使用
整机重量：≤1200g；
外形尺寸：179mm×141mm×73mm
燃气管道探测器安装指南
安装位根据气体的比重及风向，点型气体探测器应安装在离气体可能泄漏地点处1m范围内， 这样点型气体探测器的实际反应速度比较快，否则，有可能出现点型气体探测器安装处气体浓度不
超标，而泄漏点处局部气体已经超标，主机却不能报警的现象。探测器安装，避免高温高湿环境。
点型气体探测器安装距地面高度应大于30cm以防水溅。检测氢气、天然气等比重小于空气的气体时，采用距离顶0.6m～1m左右安装。检测液化石油气等比重大于空气的气体时，采用距离地面0.3m～0.6m左右安装。
探测器的布置：根据石油石化探测器的标准规程，在室外较空旷地区可燃气体探测器探测覆盖范围半径不大于10米、有毒气体探测器探测覆盖范围半径不大于4米。在封闭式厂房或局部通风不良的半敞开厂房内，可燃气体探测器探测覆盖范围半径不大于5米、有毒气体探测器探测覆盖范围半径不大于2米。盖好，用螺钉拧紧，以达到防爆要求。
盐城工业固定式燃气管道探测器可燃气体报警器安装方法
在探测现场选择无腐蚀性气体、油烟、尘埃的安装位置，避免水浸。固定的方法参照如下：
方法1：当安装地点有管螺纹在G1/2的横向或竖向弯管时，可将探测器所
示的“转换接头”处对接，然后再对接拧紧管螺纹对接螺母牢固固定即可。
方法2：如图所示，按照探测器安装孔距，在安装面固定两个M6膨胀螺丝，将探测器对准安装孔安装，拧紧螺母即可。
盐城工业固定式燃气管道探测器可燃气体报警器接线注意事项
点型气体探测器如上安装位置方法固定牢固后，将点型气体探测器的前盖旋下，拧开接线螺母，取出接线孔中的防爆垫片，然后将3芯传输电缆依次穿上接线螺母、垫圈、橡胶密封圈，并从接线孔穿入至壳体内。根据防爆要求，未使用到的接线孔请勿将其中的防爆垫片取出，点型气体探测器壳体及内部电路板上的所有部件请勿随意丢弃。
将导线按标记分别接到壳体内对应的接线端子上，检查接线正确无误后，再将壳体内多余的电缆线抽出，最后将压紧螺母拧紧，压紧橡胶密封圈，抱紧电缆线（隔爆设计要求），使用防爆软管时也可与本机直接连接。
气体报警控制器和点型气体探测器之间，用线径不小于1.5mm2(≤1000m)电缆连接。各环节连接检查无误后，将前盖旋紧。根据用户现场条件，也可先把电缆接好，再将点型气体探测器固定。
