一、相关标准
JG/T 558-2018《楼梯栏杆及扶手》
JB/T 342-2012《建筑用玻璃与金属护栏》
JGJ/T 470-2019《建筑防护栏杆技术标准》
二、产品概述

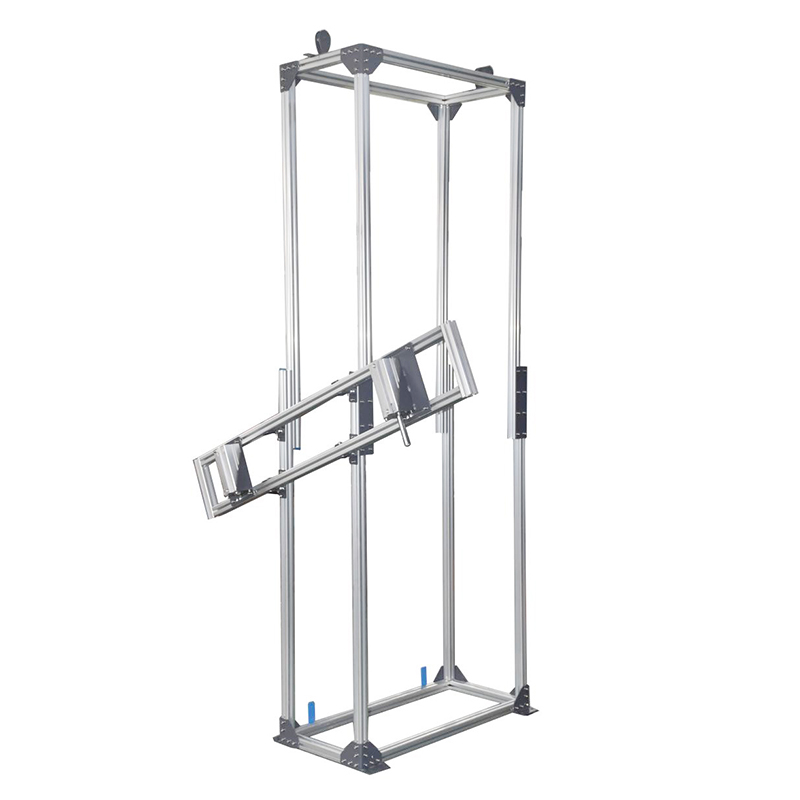

HLLX-A护栏力学性能检测系统是结合标准JG/T 558-2018《楼梯栏杆及扶手》的规定和用户要求而设计。本测定仪适用于民用建筑楼梯栏杆及扶手的力学性能检测。
三、技术参数
1、产品型号：HLLX-A
2、推力范围：0-2000N
3、分辨率：0.1N
4、精度：1%
5、气缸行程：100mm
6、位移：0-50mm/0.01mm
7、组成部分：推力测试系统、位移测试系统、推力杆
|
项目 |
指标 |
|
|
抗水平荷载性能 |
试验后个连接部位不出现松动、脱落或破坏现象，栏杆相对水平位移≤30 mm.扶手的扰度不应大于L/250，残余扰度≤2 mm |
|
|
抗竖荷载性能 |
试验后个连接部位不出现松动、脱落或破坏现象，扶手的扰度不应大于L/250，残余扰度≤2 mm |
|
|
抗撞击性能 |
抗软重物体撞击性能 |
试验后个连接部位不出现松动、脱落或破坏现象，扶手水平相对位移均不应大于h（栏杆高度h为扶手高度H与二分之一踏步高度之和）/25,试验后残余扰度≤10 mm |
|
|
抗硬重物体撞击性能 |
试验后个连接部位不出现松动、脱落或破坏现象，栏板无碎片脱落 |
|
竖向立柱刚性试验 |
试验后个连接部位不出现松动、脱落或破坏现象，立柱扰度≤30 mm，残余扰度≤5 mm |
|
|
抗风压性能 |
试验后个连接部位不出现松动、脱落或破坏现象，扶手水平相对位移≤30 mm |
|
