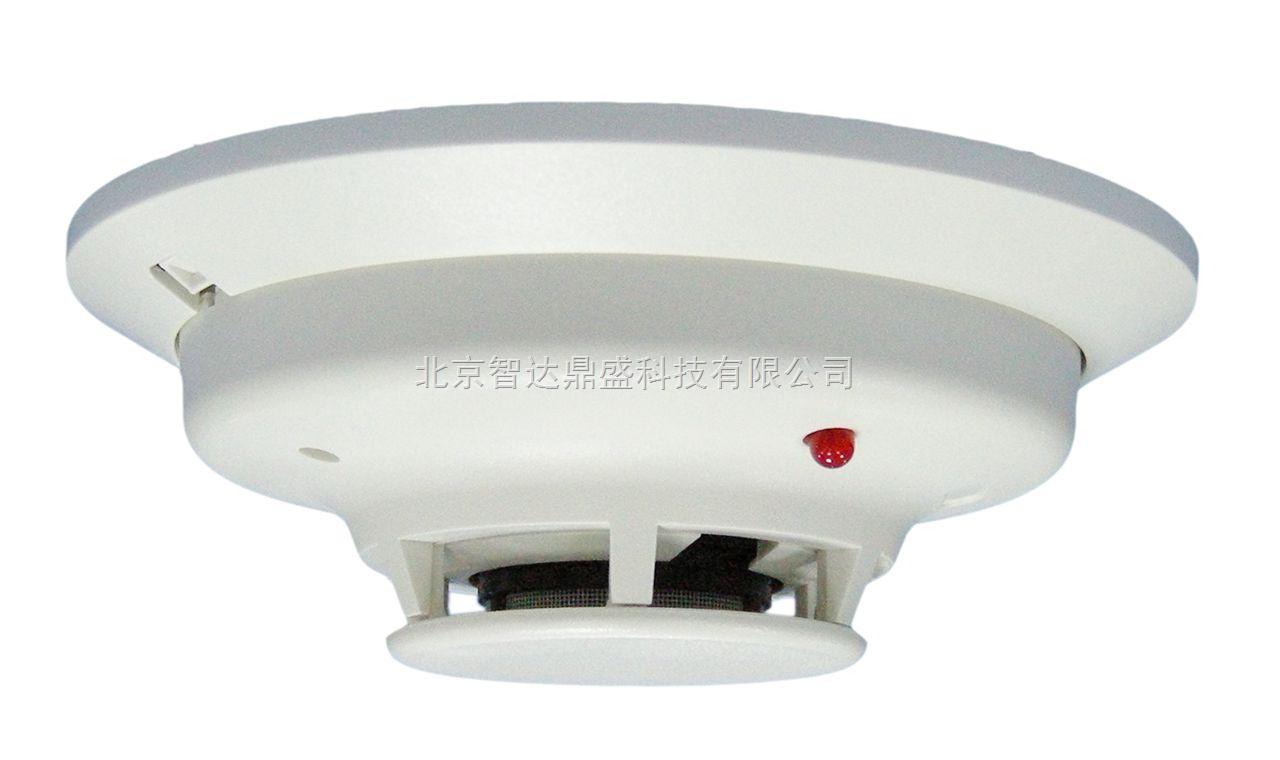

JTY-GD-2412/24E光电感烟探测器内含一对常开触点 (A型) 用于联接到报警控制电路，还有一组常开/常闭辅助触点 (C型）。对探测器电源的监视是通过在探测器电源回路末端安装一电源监视终端继电器来完成。当电流加向并流过探测器时，终端电源监视模块被上电，其继电器触点闭合使控制器的报警回路形成闭合的串联电路。一旦断电或探测器回路断开，终端模块将失电，继电器触点脱开并向控制器触发故障信号。
技术参数
直径 14 cm ( 5.5 英寸 )
高度8.1cm ( 3.19 英寸 )
重量310g ( 0.7 磅 )
工作温度范围-10O 至 50OC ( 14O 至 122OF )
工作湿度范围10％至 95％RH 相对湿度
报警复位瞬间断电
风速15 M/S (3000英尺/Min)
继电器触点参数
阻性或感性（60％功率因数）负载
A 型：2.0A @ 30 VAC/DC
C 型：0.6A @ 110 VDC，2.0A @ 30VDC
1.0A @ 125 VDC，2.0A @ 30VDC
电气参数： 12VDC供电 24VDC供电
系统电压：12 DC（ 4V 的波动） 24 DC（ 4V 的波动）
提供电压：11.3 VDC 最小，17.0VDC 20 VDC 最小，29 VDC
复位电压：0.73VDC 最小 0.8 VDC 最小
静态电流：120 μA 120 μA
报警电流：35.0mA 最小 77.0 21.3 mA 最小，40.6 mA
复位时间: 0.3 秒 0.3 秒
