√ 产品名称：无人机自动气象探测系统
√ 产品型号：ZXCAWS-UAV2000
√ 产品品牌：Zxweather
√ 行业等级：行业应用级
√ 制造厂商：北京志信环科信息技术有限公司
基本描述

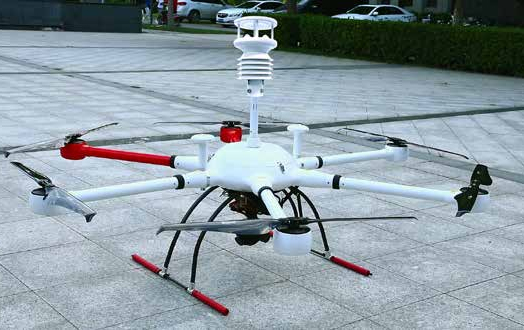

志信环科集合采集器研发、传感器一体化设计力量，研发了 ZXCAWS-UAV2000 无人机自动气象探测系统。该系统以独立运行为特点，可搭载于多旋翼无人机机载平台，实现空气温度、相对湿度、气压和环境 CO2 的实时观测和数据传输。
核心特点
整机质量 2500g，功耗 <1.5W
独立采集供电观测系统，可实现系统独立运行
采用芯片式传感器设计，整机集成度高
具有无线点对点透传（LoRA）和 GPRS 双路数据通信
技术指标
主控制器和气象传感器组件（标配）
主采集控制器
支持对风、温、湿、压传感器的实时采集
支持对颗粒物和大气成分扩展仓的扩展采集
采样速率zu高 10Hz，且可通过软件设置
支持对采集要素的联合计算
支持采集要素的状态检测和订正算法
内嵌气象要素算法，符合气象标准
支持对无人机姿态、位置信息、状态的解析
支持内置无线传输链路传输数据
支持通过无人机信道无线传输数据
支持依照飞行任务分别保存气象数据
支持 USB 口导出保存数据
支持 UART/CAN/LAN/ 蓝牙等多种扩展接口
| 风速传感器 |
|
| 测量范围 | 0—60m/s |
| 精度 | ±1m/s |
| 分辨率 | ±0.1m/s |
| 风向传感器 | 0—360° |
| 测量范围 |
|
| 精度 | ±5° (2m/s—5m/s);±2° (>5m/s) |
| 分辨率 | 0.1° |
|
|
|
| 温度传感器 |
|
| 类型 | 热敏电阻 |
| 测量范围 | -90℃—+50℃ |
| 分辨率 | 0.01℃ |
| zui大允许误差 | ±0.2℃ |
| 响应时间（63%） | ＜ 1s |
|
|
|
| 气压传感器 |
|
| 类型 | 硅压阻压敏元件 |
| 测量范围 | 100—1080hPa |
| 分辨率 | 0.1hPa |
| zui大允许误差 | ±1hPa |
| 响应时间（63%） | ＜ 1s |
|
|
|
| 湿度传感器 |
|
| 类型 | 高分子湿敏电容 |
| 测量范围 | 0—100%RH |
| 分辨率 | 0.1% RH |
| zui大允许误差 | ±3%RH |
| 响应时间（63%） | ＜ 1s |
|
|
|
| 颗粒物和大气成分扩展仓 （选配） |
|
| 颗粒物传感器 |
|
| 采集类型 | PM1.0、PM2.5、PM10 |
| 测量原理 | 光散射衰减 |
| 测量范围 | 0—1000ug/m3 |
| zui大允许误差 | ±15% 读数值 |
| 分辨力 | 1ug/m3 |
|
|
|
| 大气成分传感器 |
|
| 气体类型 | CO、SO2、O3、NO2 |
| 测量原理 | 电化学检测法 |
| 测量范围 | 0—1000ppm(CO)、0—20ppm(SO2、O3、NO2) |
| zui大允许误差 | 5%—8%FS |
| 分辨力 | 1ppm（CO）、0.1ppm（SO2、O3、NO2） |
无人机气象中心系统管理软件（标配）
无人机气象中心系统管理软件
支持气象数据、无人机姿态、状态信息的实时接收
支持实时气象数据的仪表 / 数字显示
支持实时气象数据散点图绘图显示
支持气象数据高度廓线条实时和历史描绘
支持历史数据查询和散点图显示
支持飞行数据的历史回放功能
支持历史数据的表格导出功能
支持观测次数统计和地图散点记录
支持无人机姿态实时显示和状态实时监控
支持无人机和气象采集系统自检、故障诊断、报警功能
支持算法扩展接口，可根据用户需求进行二次数据开发
