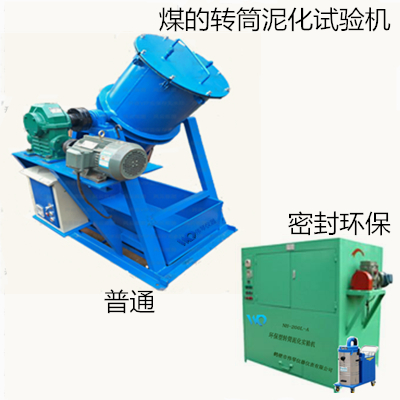

煤的转筒泥化试验测定装置
一、 使用范围
WQNH-200煤的转筒泥化试验测定装置主要应用于煤炭的转筒泥化试验。本产品适用于烟煤、无烟煤和褐煤等各种类别的入洗原料煤。该机采用优化设计，使其结构紧凑，操作简便，严格按照GB/T2618-2001《洗煤厂 煤的转筒泥化试验方法》设计制作，各项技术指标符合中华人民共和国国际标准，广泛应用于洗选煤企业、商检、技术监督和科研院校等行业。
二、 主要技术参数
|
转筒容积 |
200L |
有效转筒高度 |
1000±2mm |
|
转筒转速 |
20r/min |
电机功率 |
2.2KW |
|
试样重量 |
25kg |
电源电压 |
380V 50HZ |
|
预置转数 |
0-9999 |
整机重量 |
600kg |
三、 结构概述
转筒泥化试验测定装置主要由机架、转筒、减速系统、放料系统、控制装置等组成。
机架由优质钢材焊接而成，通过两端半轴、轴承、轴承座安放于机架上，形成一个回转的筒体。试样放入转筒内进行转动试验，达到预置数后，转筒停止转动，物料从料口放出，完成一个试验周期。
减速系统：由电机、联轴器、蜗轮减速机等组成。起到带动转筒恒定运转。减速系统配有手动调整装置，便于放料。
卸料装置:转筒达到预置转数停止后，进入放料工作。因蜗转减速机有自锁功能，需人工搅动装在减速机输入轴上的摇把进行卸料工作。摇把只用于放料工作，放料工作完成即取下，以防止通电转动时出现危险。
计数装置：主要起到预置转数、数字显示转数、自动停机的作用。
