烟煤胶质层指数测定仪_烟煤胶质层指数测定仪

烟煤胶质层指数测定仪
烟煤胶质层指数测定的基本原理是模拟工业焦炉的炭化室反应而设计的。将煤样置于一特制煤杯中进行单侧加热，使其形成一系列的等温层面。各层面温度由加热端开始依次递降，并依次形成半焦层、胶质层和未软化的煤样层三个部分。在温度相当于固化点的层面以下形成半焦，在温度相当于软化点的层面以下形成胶质体，而在软化点层面以上是未软化煤样。用探针测量出胶质体的厚度-Y，用它来表示煤的结焦性；试验过程中得到的体积

曲线可反映出胶质体的厚度、黏度、透气性以及气体的析出情况和温度间隔；在试验结束时测得的收缩度-X，可用来表示半焦收缩的程度。2．烟煤胶质层指数测定的意义胶质层指数的测定过程反映了工业焦炉炼焦的全过程，

人们可以通过研究胶质层的测定过程，来研究炼焦过程的机理。，胶质层厚度y值直接反映了煤的胶质体的特性和数量，是煤的结焦性能好坏的一个标志，因此，它被列为我国烟煤分类的一项工艺性指标——当粘结指数大

于85时，可用Y值和挥发分确定煤的牌号。此外，利用Y值可以指导配煤炼焦。3．对胶质层指数测定用煤样要求胶质层指数测定应使用粒度小于1.5mm的空气干燥煤样。煤样应用对辊式破碎机（鹤壁市天鑫XPZ系列双棍破碎机）

逐步破碎到全部通过筛孔为1.5mm的圆孔筛，以免产生过多的细粉。供分类用的煤样，灰分大于10%时，必须进行浮选（减灰）。此外，由于煤样氧化后会影响y值的大小，所以胶质层测定用煤样，从制样到试验的时间不应超过

半个月。如超过半个月，应在报告中注明。4．各种类型的体积曲线的形成在胶质层指数测定中会有多种不同的体积曲线产生，一般分为8个类型。
它们的产生原因如下：(1)平滑下降型：煤样在干馏过程中软化生成胶质体的同时还分解生成煤气和焦油蒸气等挥发物。当胶质体的透气性很好而煤的主要热分解又在形成半焦后进行时，挥发物可以穿透胶质体逸散出去，使得

煤样在9.8N/cm2(lkgf/cm2)的压力作用下体积逐渐收缩，形成平滑下降型体积曲线。(2)平滑斜降型：若煤样的挥发分含量很少，胶质体透气性很好且数量很少时，挥发物可以很容易地逸出，但由于挥发物和胶质体的量都很少

，所以曲线下降幅度小，形成平滑斜将型(3)之字型：若胶质体的透气性不好，包裹在胶质体内的挥发物有时就会使胶质体膨胀而有时又能够从半焦的裂逢中很快逸出而使体积收缩，如此时而膨胀时而收缩就形成了之字型体积

曲线。(4)波型：若煤样膨胀不大而挥发物逸散也较慢，则体积曲线呈波型。(5)微波型：若煤样膨胀比(4)小而挥发物逸散比(4)更慢，则体积曲线呈微波型。．(6)山型：若煤样的挥发分含量很高，胶质体的透气性又不好半焦

裂逢也很少，则挥发物被包裹在胶质体内，并随着挥发物的不断产生以及其体积随着温度升高而增大，胶质体体积就会较长时间地不断膨胀，使得体积曲线呈山型。；(7)之山混合型(g)：体积曲线先呈之字型而后又呈山型的

叫做之山混合型(g)。

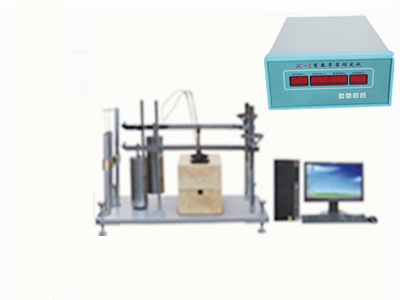

烟煤胶质层指数测定仪

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

鹤壁市伟琴仪器仪表有限公司

该供应商的其他产品

你可能感兴趣
