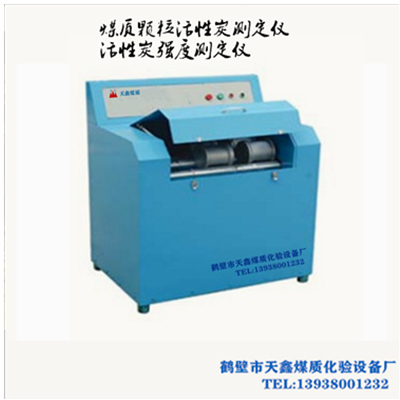

煤质颗粒活性炭转鼓机

煤质颗粒活性炭转鼓机   活性炭强度测定仪

煤质颗粒活性炭转鼓试验机试料体积为50ml，磨损试样得方法为球磨法。

煤质颗粒活性炭转鼓试验机原理：

在规定得条件下，试料置于装有钢球得滚筒中，通过滚间机械转动，试料被磨损。测定被破坏试料粒度得变化情况，用保留在试验筛上得试料质量占原试料的质量分数作为试料强度.

2. 方法提要： 试样在仪器内经受一定的机械磨损，骨架和表层同时受到破坏，将被破坏的炭粒筛除，求出保持颗粒部分所占据的百分数作为试样的程度。

3. 技术参数 ：1、转鼓内径： 80±0.2mm

              2.滚筒比厚：3mm±0.3mm

              3. 滚筒端盖外径：120±0.5mm

              4.筒内表面粗糙度为Ra1.6-Ra6.3

              5.转鼓长度： 126±0.5mm

              6.滚筒内壁筋长120±0.2mm

              7.滚筒内壁筋宽：4mm±0.1mm

              8.滚筒内壁筋高：10mm±0.1mm

              9.钢球直径：14.3mm±0.2mm

        振筛机转速280r/min-320r/min；敲击140拍/min-160拍/min；试验筛孔径200*50筛框，筛孔筛孔1.0（0.5）mm，

     天平：感量0.1g

     恒温干燥箱：0-300度

     量筒50ml，干燥器：内装无水氯化钙或变色硅胶

煤质颗粒活性炭转鼓试验机也称煤质活性炭强度测定仪，依照国家标准GB/T 7702.3-2008《煤质颗粒活性炭试验方法 强度的测定》研制制造的。是测定煤质颗粒活性炭转鼓指数测定的专用设备。检验时，将物品放入转鼓内，转鼓以50r /min保持轴向水平转动,鼓内装有直径14.3毫米的钢球，转鼓运转时，利用鼓筒内的提升板将物料带到高处，在超过鼓筒90度后，物料开始自由跌落下来，在与鼓筒摩擦、碰撞，和物料之间的摩擦、碰撞时，物料被碰碎，然后根据筛分重量，计算出转鼓指数值。

4. 配件： 钢筒 2个（带筋） 钢滚珠 10个（14.3±0.2mm）

操作步骤： 一、柱状炭操作步骤： 1、取100g试样，置于该品种粒度规定中最小一层筛号的标准筛中，在振筛机上筛 分5min，取筛上试样在140±10℃恒温干燥箱中干燥至恒重。

2、用量筒量取50mL干燥试样，并称量，装入2号钢筒内，放入5粒钢球，盖紧盖 子，开动仪器，同时记时，运转5±0.08min。

3、取下钢筒，打开筒盖, 倒出钢球，将试样移至原标准筛网上，于振筛机上5min。

4、收集保留在筛层上的试样，称其质量。

二、不定形颗粒炭操作步骤： 1、取100g试样，置于该品种粒度规定中最小一层筛号的标准筛中，在振筛机上筛分5min，取筛上试样在140±10℃恒温干燥箱中干燥至恒重。

2、用量筒量取50mL干燥试样，并称量，装入1号钢筒内，放入10粒钢球，盖紧盖子， 开动仪器，同时记时，运转5±0.08min。

3、取下钢筒。

4、打开筒盖, 倒出钢球，将试样移至原标准筛网上，于振筛机上筛分5min。

5、收集保留在筛层上的试样，称其质量。 四、测定方法及步骤：

1、用量筒取50mL经过筛选的试料，在天平上进行称量，精确至0.1g。

2、将称好的试料置于放有五个钢球的滚筒内，旋紧滚筒盖，放在强度测定仪的两根转轴上。

3、启动强度测定仪，同时启动计时器，运转5min。

4、取下滚筒，取出钢球（不得将试料带出），将试料移至已选好的试验筛上。

5、开启振筛机，同时启动计时器，振筛5min。

6、振筛结束后，收集筛层上及嵌在筛孔上的试料，进行称量，精确至0.1g。
