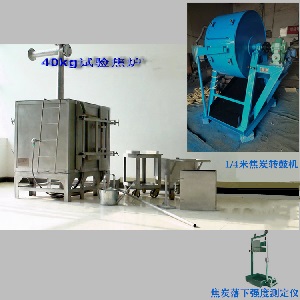

40kg实验焦炉（侧装）
用途：
主要用于进行配煤炼焦试验、验证配煤方案、预测焦炭强度等方面的研究和指导生产，是焦化厂及科研单位提高焦炭质量、合理选择炼焦用煤、降低焦炭生产成本所必需的新型设备。
40kg试验焦炉是比较先进的炼焦研究设备，它主要的作用是根据炼焦用煤资源，结合焦炭的质量要求，将各种煤按一定比例配合后进行炼焦的试验。配煤试验用于：（1）为新建焦化厂寻找供煤基地，并确定经济合理的用煤方案；（2）对新投产的煤矿的煤和新使用的煤种进行煤质鉴定，评定其结焦性和在配煤炼焦中的作用，以便合理的利用炼焦煤资源和扩大炼焦煤基地。（3）根据煤炭供应情况，调节生产配煤方案，以保证焦炭质量；（4）检验炼焦煤准备和炼焦新工艺的效果。
技术特点：
温度自动控制，程序任意给定，控温方式：开环步进式，闭环全自动等方式；连接计算机可随时记录设备的运行状况及试验数据的记录、处理、储存和管理。具有超温报警功能，超温后自动断电，防止可控硅击穿、电偶损坏、信号干扰等原因造成试验焦炉烧坏；
与工业焦炉相关性好；
试验焦炉模拟工业焦炉的单孔炭化室，底部炉门，两侧加热，顶部导出荒煤气的结构。炭化室两侧炉墙选用炭化硅砖，用以降低能耗，提高传热效率，确保温度调节的灵敏性。炭化硅制品具有导热系数大，膨胀系数小，能耐极冷极热，使用寿命长等优点；
试验焦炉采用两侧火道电加热方式，加热体为硅碳棒。炉温控制由德国西门子PLC智能控制仪来实现对两侧火道的单独程序控温。炉门采用刀边炉门、锁紧装置。焦炉保温层选用轻质高铝耐火材料；
先进的底开门式，炉体结构新颖，焦炉实现了装煤出焦的机械化。煤气经燃烧或回收净化后排放，改善了劳动环境，无污染；
焦饼中心电偶采用GH3044高温合金钢保护管，长期使用不损坏。
技术指标：
试验焦炉
炭化室内部尺寸：550×420×650；
结焦时间：14-24小时；
装煤量：43-50kg（干基）；
装煤堆密度可调节；
炉墙温度：1050-1200℃；
焦饼中心温度：950-1050℃；
相关系数： r1≥0.95（焦炭强度M40），r2≥0.90（焦炭强度M10）。
配套焦炭检测装置：

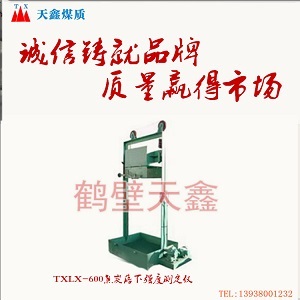

电动焦炭落下装置
用途：
焦炭落下强度测定装置是测定焦炭重要质量指标-落下强度测试设备。整台设备由电机、减速机、限位装置和控制箱组成，可实现试验箱的自动开启，安全可靠。整套设备符合国标标准GB/4511.2的技术要求。
技术指标：
● 试验箱：710×455×380mm 钢板厚度：3mm
●落下高度：1830mm；焦箱容量可装50公斤焦炭，
●落下台：1220×965×200mm钢板厚度：12mm
●电 机：1.5千瓦
●工作电压：380±10%
●重 量：400kg
●外形尺寸：1220×965×2300mm

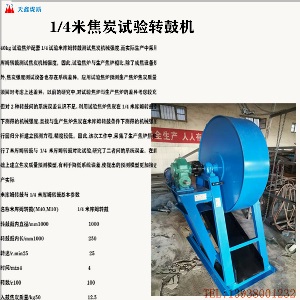

1/4米库姆转鼓
用途:焦炭机械强度测定转装鼓是常温下测定焦炭重要质量指标-机械强度（包括M10、M25、M40）的测试设备。整台设备由电机、减速机、转鼓和自动计数器组成，可实现转鼓的自动计数于控制。鼓门采用半自动结构，减轻了操作人员的劳动强度。整套设备符合国标标准GB/T2006-1994的技术要求。
主要特点：
●鼓门采用半自动结构，减轻了操作人员的劳动强度。
●自动控制转数。
技术指标：
●鼓内直径：1000±5mm 转鼓内长：250±5mm 鼓壁厚度：8mm
●转 速：25±1转/分钟,100转时间为4min±10s
●电 机：1.5千瓦
●工作电压：380±10%
●重 量：1000kg
●外形尺寸：1850mm×1260mm×1630mm
