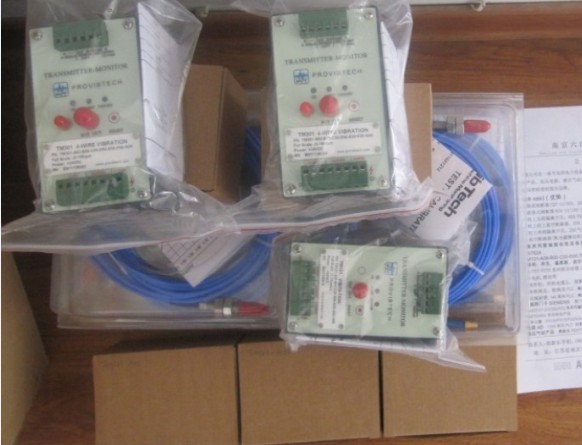

本系统由三部分组成，即一个 ICP型加速度探头，一个变送保护表，一个可选的显示单元。
监测表可以输出振动的加速度、速度、位移值和隔离的两极报警继电器输出。
监测表还具有前面介绍中提到的功能。
TM101-AXX-BXX-CXX-DXX-EXX-GXX
AXX: 满量程.
A00: 0~200um pk-pk
A01: 0~500um pk-pk
A02: 0~100um pk-pk
A03: 0~10mil pk
A04: 0~25mil pk
A05: 0~5mil pk
A06*: 0~50mm/s pk
A07: 0~100mm/s pk
A08: 0~20mm/s pk
A09: 0~2.0ips pk
A10: 0~4.0ips pk
A11: 0~1.0ips pk
A12: 0~5.0g pk
A13: 0~10g pk
A14: 0~5.0g pk (1.0~100Hz)
A15: 0~10g pk (1.0~100Hz)
A16: 0~50mm/s pk (1.5~100Hz)
A17: 0~100mm/s pk (1.5~100Hz)
A18: 0~500um pk-pk (2.0~100Hz)
BXX: 外部电源
B00*: +24VDC
B01: 220VAC
B02: 110VAC
B03: 90~250VAC
CXX: 报警输出
C00*: 报警和连锁, 环氧树脂密封继电器
C01: 无报警
DXX:振动输出
D00*: 4~20mA
D01: 1~5V
EXX: 缓冲输出
E00*: 有缓冲输出
E01: 无缓冲输出
GXX: 安装
G00*: 导轨安装
G01: 底板安装
