产品概述 ：
IPSYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩最新国家标准为依据，在整个检测过程中全部由软件自动按预先设定的程序进行，实现全自动测试消除人为因素对检测结果的影响，使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率，是研发、质检、生产等部门检测充电桩性能的最佳测试系统。
产品应用：
■ 可测试7KW-40KW交流充电桩 ■ 可测试15KW-240KW直流充电桩 ■ 开放性架构软件平台
■ 测试项目编辑功能 ■ 测试程序编辑功能 ■ 测试报告编辑打印功能
■ 统计分析报表编辑功能 ■ 在线仪器控制功能 ■ 使用者权限设定
■ 测试项目管理功能 ■ 测试人员管理功能 ■ 根据用户需求可扩散硬件
■ 图形化接口 ■ 可以系统预设测试项目，提高测试生产效率

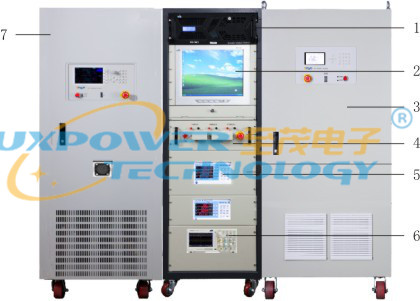

交/直流充电桩自动测试系统组成部分：1.工业计算机主机 2.显示器 3. 可编程交流电源 4.系统控制单元 5.功率分析仪 6. 数字示波器 7.交/直流负载
SYS5000系列交/直流充电桩自动测试系统配置表
序号 设备名称 明细 备注
1 测试系统柜 1、IPATS 3000系统自动测试软件 详细方案请联系销售人员
2、19寸标准系统柜、工业电脑、显示器
3、系统控制单元
4、扫描仪
5、RS 232 / GPIB扩展卡及其他配件
2 功率分析仪 四通道以上
3 数字示波器 带高压探头
4 可编程交流电源 ALC2000系列可编程交流电源
5 可编程负载 ACL- R系列可编程交流负载/ DCL- R系列可编程直流负载
IPDE5000系列回馈式直流负载
测试项目（ 自动测试和手动测试两种模式）
序号 测试项目 备注
功能检查 充电设定方式检查
通讯功能试验
显示功能试验
输入功能试验
计量功能试验
输入性能测试 输入电压测试
输入电流测试
输入功率测试
输入功率因素测试
输入谐波测试
待机功耗测试
输入欠/过压关断点测试
输入欠/过压恢复点测试
输入频率缓升/缓降测试
输入电压缓升/缓降测试
输入性能测试 输出电压误差试验
输出电流误差试验
稳压精度试验
稳流精度试验
纹波系数试验
限压/流特性试验
效率和功率因素试验
均流不平衡度试验
输出电流控制时间试验
输出电流停止速率试验
安全要求试验 输入过压/欠压保护试验
输入过流/欠流保护试验
过温保护试验
急停功能试验
软启动试验
电池反接试验
蓄电池电压检测试验
其他试验 充电接口、通信、控制兼容性试验
绝缘性能测试
接地连续性试验
低压辅助电源试验
