SDMB-2001智能液位变送器采用进口单晶硅传感器，配合全新未处理系统，全自动激光焊接膜片，高精度真空灌注硅油技术；该产品具有高精度、高稳定可靠性的优点，可应用于液体、气体、蒸汽的液位、压力、流量、密度的测量。在石油、化工、热电、钢铁、冶金、玻璃、水泥、食品、制药、机械制造等各个领域都有广泛的应用。
产品特点
精度高达0.1%FS，量程比大，稳定性极高
信号隔离设计，抗变频、浪涌干扰强
在线自诊断技术，识别传感器及连接故障，可自行恢复
大屏幕液晶显示，显示精度及压力单位可调
有源上下限迁移功能、现场调零、手动增益
高达450℃的介质温度补偿
支持RS485总线功能
支持Hart手操器现场组态
防爆设计：防爆等级ExdiiCT6
采用进口高端单晶硅传感器
基本参数
|
测量介质 |
液体、气体、蒸汽 |
|
传感器 |
单晶硅传感器 |
|
量程范围 |
0~3MPa(2001TL2差压型) |
|
0~40MPa（2001L、2001TL1压力型） |
|
|
过 载 |
4倍量程 |
|
精 度 |
±0.1%FS |
|
非线性 |
＜±0.1%FS |
|
可重复性 |
≤±0.05%FS |
|
长期稳定性 |
≤±0.01%FS/年 |
|
零点漂移 |
≤±0.02%FS |
|
响应时间 |
≤500ms |
电气参数
|
供电电压 |
DC24V（12~32VDC，特殊可恰询） |
|
输 出 |
电流二线制：4~20mA；可定制0~20mA |
|
|
电压三线制：0~5V；0~10V；1~5V;1~10V |
|
零点漂移 |
≤±0.02%FS |
|
负载能力 |
电流输出型：≤500Ω |
|
电压输出型：输出阻抗≤25Ω |
|
|
电气连接 |
M20*1.5标准出线孔，带防爆或普通锁紧母 |
|
电流限制 |
电流输出型最大限制电流24mA，电压输出型最大限制电流5mA |
其它规格
|
基本材质 |
接液部分材质：316L不锈钢，壳体部分材质：压铸铝 |
|
密封件 |
氟橡胶，可选：EPOM、NBR |
|
膜片材质 |
SUS316不锈钢、哈氏合金、钽、蒙乃尔、喷涂PTFE |
|
过程连接 |
标准：M20*1.5外螺纹，可定制其它接口 |
|
防护等级 |
IP65 |
|
介质温度 |
（-30~450）℃ |
|
环境温度 |
（-40~80）℃ |
|
抗震 |
108RMS(25~2000HZ） |
|
防爆 |
隔离防爆Ex dII CT6 本安防爆Ex iaII CT6 |
|
安装位置 |
推荐垂直安装，其它安装方式会有极轻微零点漂移 |
选型表

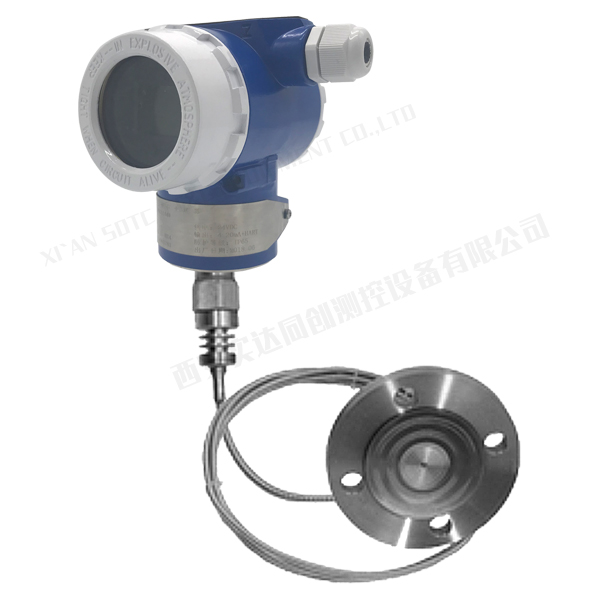

SDMB-2001L智能液位变送器
|
连接类型 |
1 |
直连法兰 |
|
2 |
远传毛细管连接 |
|
|
传感器 |
D |
单晶硅硅传感器 |
|
K |
扩散硅传感器 |
|
|
精度 |
A |
0.1%FS（单晶硅） |
|
B |
0.25%FS（扩散硅） |
|
|
连接形式 |
P |
平法兰 |
|
C |
插入式法兰 |
|
|
输出 |
2 |
4~20mA二线制 |
|
协议 |
N |
无通讯 |
|
R |
RS485(Modbus） |
|
|
H |
Hart |
|
|
电气接口 |
M |
M20*1.5内螺纹含锁紧母 |
|
X |
协商，订货须加备注 |
|
|
防爆 |
N |
不防爆 |
|
I |
本安防爆 |
|
|
D |
隔离防爆 |
|
|
显示 |
N |
不显示 |
|
S |
LCD显示 |
|
|
过程连接 |
D1 |
DN50法兰（GB/T9115.1-2000） |
|
D2 |
DN80法兰（GB/T9115.1-2000） |
|
|
X |
其它尺寸，订货须注明 |
|
|
远传封入液 |
A |
硅油（-10~250℃） |
|
B |
硅油（10~300℃） |
|
|
C |
高温硅油（10~450℃） |
|
|
毛细管尺寸 |
L |
Lxx米 |
|
量程范围 |
P |
（0~40MPa）可选，字母后按MPa单位标明量程 |
|
特殊选项 |
XX |
订货须加备注 |
|
选型示例：SDMB-2001L1AP2H/MNSD/AP(0~30KPa） |
||

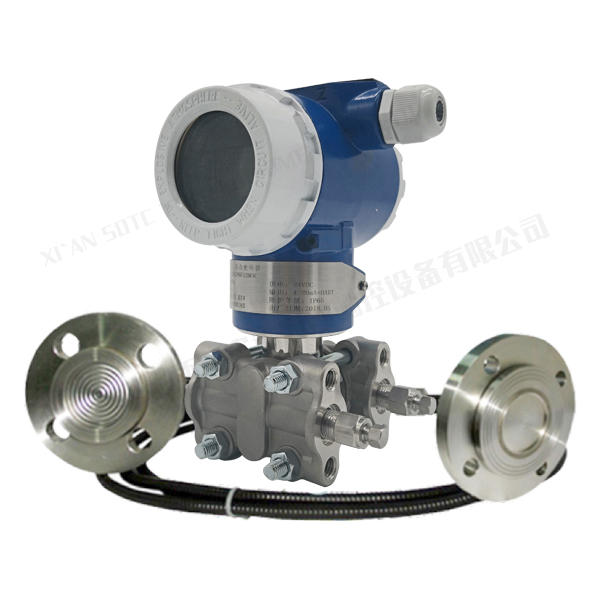

SDMB-2001TL智能液位变送器
|
测量形式 |
1 |
单法兰压力式 |
|
2 |
双法兰差压式 |
|
|
连接形式 |
1 |
直连法兰（限TL1） |
|
2 |
毛细管远传法兰 |
|
|
传感器 |
D |
单晶硅硅传感器 |
|
精度 |
A |
0.1%FS |
|
B |
0.25%FS |
|
|
法兰形式 |
P |
平法兰 |
|
C |
插入式法兰 |
|
|
输出 |
2 |
4~20mA二线制 |
|
协议 |
N |
无通讯 |
|
R |
RS485(Modbus） |
|
|
H |
Hart |
|
|
电气接口 |
M |
M20*1.5内螺纹含锁紧母 |
|
X |
协商，订货须加备注 |
|
|
防爆 |
N |
不防爆 |
|
I |
本安防爆 |
|
|
D |
隔离防爆 |
|
|
显示 |
N |
不显示 |
|
S |
LCD显示 |
|
|
过程连接 |
D1 |
DN50法兰（GB/T9115.1-2000） |
|
D2 |
DN80法兰（GB/T9115.1-2000） |
|
|
X |
其它尺寸，订货须注明 |
|
|
远传封入液 |
A |
硅油（-10~250℃） |
|
B |
硅油（10~300℃） |
|
|
C |
高温硅油（10~450℃） |
|
|
量程范围 |
P |
压力型（0~40MPa）可选，字母后按MPa单位标明量程 |
|
F |
差压型（0~3MPa）可选，字母后按MPa单位标明量程 |
|
|
显示单位 |
P |
压力 |
|
L |
液位 |
|
|
F |
流量 |
|
|
M |
密度 |
|
|
特殊选项 |
XX |
订货须加备注 |
|
选型示例：SDMB-2001TL22DAPH/MDSD2A(0~25KPA)L(毛细管=各2.5米） |
||
