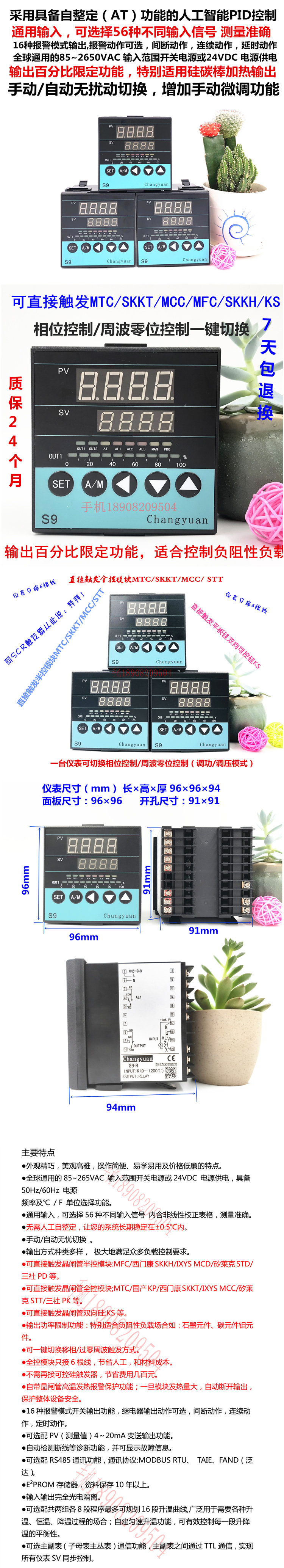

产品实图.............................
规格说明：
●输入 技术规格
●输入规格（一台仪表即可兼容）：热电偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等 热电阻：Cu50、Pt100 线性电压：0~5V、1~5V、0~100mV、0~20 mV、0~500mV等 线性电流：0~10mA、0~20mA、4~20mA等：在保留上述输入规格基础上，允许用户指定一种额外输入规格（可能需要提供分度表）
●测量范围：K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)E(0~800℃)、J(0~1000℃)、B（200~1800℃）、N(0~1300℃) Cu50(-50~+150℃) 、Pt100(-200~+800℃) 线性输入：-9990~+30000由用户定义
●测量精度：0.25%FS±1个测量单位
●采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒
●控制周期：0.24-300.0秒可调
规格说明：
1.输入 热电偶：K，J，R，S，B，E，N，T，W，U，L各种分度号
热电阻：JPT100，DPT100，JPT50
线性信号：4-20mA，0-20mA，1-5V，0-5V … …
2.输出 继电器接点：3A/220V，电器寿命：100，000次以上（额定负载下），工作周期15秒
脉冲电压：驱动SSR。DC2/24V，ON：24V，OFF：0V。工作周期1秒
线性信号：4-20MA，0-5V， 0-20MA， 0-10V，1-5V各种标准信号输出
比例马达控制输出：控制三线式比例马达，使其开或关，并能显示阀位开度
SCR零位触发信号：直接可触发SCR，实现单相或三相零位控制
SCR相位触发信号：直接可触发SCR，实现单相或三相相位控制
3.控制 控制方式：PID（ON/OFF，位式PID，连续PID），自整定PID，模糊PID，位置比例控制
设定范围：比例带P：0-200.0%，积分时间：0-3600秒，微分时间D：0-900秒
4.精度 控制精度：±0.5℃ 测量精度：±0.2%FS 分辨率：14bit采样周期：0.5秒
5.一般规格 电源电压：AC85-265V，50/60Hz，DC24V
使用环境：-10℃-50℃，30-90% RH
消耗电力：10VA以下 重量： 0.3kg以下
绝缘性：绝缘电阻＞20MΩ（500VDC），强度1500VAC/1分钟
6.程序控制（AP900系列） 定时误差：小于设定值±0.1％ 大程序设定段数：16段 温度设定范围：同量程 时间设定范围：0～99小时59分/段
定时误差小于设定值±0.1%，每一段时间设定范围为(0-99小时59分或0-99 分59秒内建斜率升降温功能，可有效控制每一段升降温的平衡性
7.通讯
通信：RS485，协议：MODBUS RTU.MODBUS ASCII.TAIE.PAN-GLOBE.
速率：2400，4800，9600，19200，38400波特率（bps）
8.其它
（1）绝缘电阻：＞20MΩ（500VDC）（2）绝缘强度：1500VAC/1分钟（3）功耗：＜10VA（4）使用环境：-10～+50℃，30-90％RH
（5）重量：约0.3kg
常用型号：
C9-101-010 继电器接点输出（RELAY CONTACT OUTPUT）
C9-201-010 固态继电器输出信号（VOLTAGE PULSE OUTPUT FOR DRIVING SSR）
C9-301-010 4-20mA电流信号（4-20mA CONTINUOUS CURRENT OUTPUT）
C9-D01-010 单相SCR零位触发信号（1φSCR TRIGGER PULSE ZERO-CROSE COOL）
S9-B01-010 3相SCR零位触发信号（3φSCR TRIGGER PULSE ZERO-CROSE COOL）
S9-701-010 无回馈三线比例马达（OPEN LOOP CIRCUIT SERVO MOTOR COOL）
S9-D01-010 单相SCR移相触发信号（1φSCR TRIGGER PULSE PHASE COOL）
S9-C01-010 3相SCR移相触发信号（3φSCR TRIGGER PULSE PHASE COOL）
S9-101-010 继电器接点输出（RELAY CONTACT OUTPUT）
S9-201-010 固态继电器输出信号（VOLTAGE PULSE OUTPUT FOR DRIVING SSR）
S9-301-010 4-20mA电流信号（4-20mA CONTINUOUS CURRENT OUTPUT）
S9-701-010 无回馈三线比例马达（OPEN LOOP CIRCUIT SERVO MOTOR COOL）
S9-D01-010 单相SCR移相触发信号（1φSCR TRIGGER PULSE PHASE COOL）
