三坐标同轴度检测经验谈

同轴度检测是我们在测量工作中经常遇到的问题。用三坐标测量软件进行同轴度检测，直观又方便，其测量结果精度高，并且重复性好，爱德华三坐标测量机给我们公司生产带来了生机和效益。但是实际工作中，由于测量方法不当，有时会出现测量结果误差大，重复性差的现象。究其原因，我作出了如下分析。

在国标中，同轴度公差带的定义是指直径为公差值t，且与基准轴线同轴的圆柱面内的区域。它有以下三种控制要素：

·轴线对轴线

·轴线对公共轴线

·圆心对圆心

因此影响同轴度的主要因素有被测元素同基准元素的圆心位置和轴线方向，特别是轴线方向。例如我们在基准圆柱上测量两个截面圆，其连线作基准轴。被测圆柱上也测量两个截面圆，构造一条直线，然后计算同轴度。假设基准上两个测量截面的距离为10mm，基准第一截面与被检第一截面之间的距离为100mm，如果基准圆柱第二截面圆的圆心位置有5u的测量误差，这样，测量轴线到达被检截面时已偏离50u（5×100/10），此时，即使被检轴线与基准完全同轴，其结果也会有100u的误差（同轴度误差等于误差圆柱的直径，50u为半径），如下图所示。

根据多年的工作经验，我总结以下三种方法来减小或避免三坐标测量误差，供同行们参考和共同提高。

一、增加基准截面间的距离

在测量基准元素时，若第一截面与第二截面的距离加大，误差干扰比例将成正比减小。因此，测量时要有意识地拉开截面间的距离。若基准足够长，同时基准与被检截面相邻，这个问题自然就消失了。

二、建立公共轴线

当基准圆柱与被测圆柱较短且距离较远时，我们可以采取建立公共轴线的方法。在基准圆柱和被测圆柱上测中截面，其中截面连线作为公共轴线，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最MAX值作为该零件的同轴度误差。

三、改测同轴度为测直线度

对于被检工作截面较短的情况， 我们还可以采用变通的方法， 改测同轴度为测直线度。因为这种情况下轴的倾斜对装配影响较小，而轴心偏移对装配影响较大，

轴心偏移的测量实际就是测量轴心

连线的直线度。具体实现方法是：分别在两个小圆柱上测n个截面圆，然后选择这几个圆， 建立一条直线，这条直线的直线度就可显示出来。这种方法工作截面越短，效果越好。并且我们做了一只综合量规来已验证了这种方法的准确性。

这三种方法在实际工作中灵活应用，将会给你带来不少的收获。如果您有更好的方法或意见，请积极交流以便共同提高。

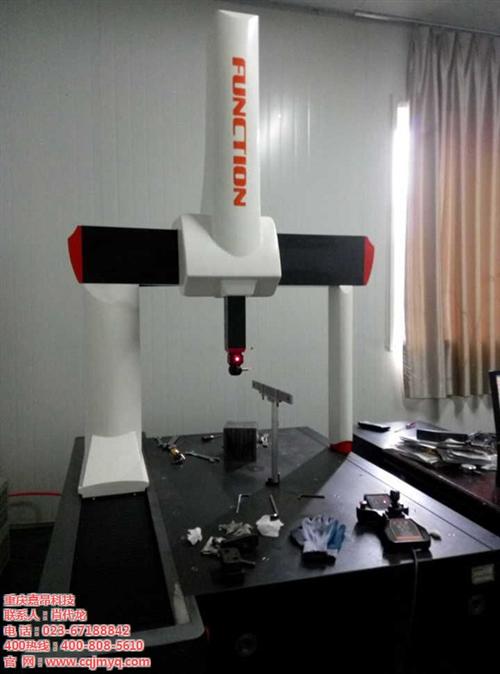

解决三坐标测量机测量同轴度误差方法

经过多次试验和论证重庆嘉昂科技有限公司得出了以下一些经验和教训，供大家参考。

1.针对投影面和基准轴线的垂直度问题给测量带来的影响，我们首先要求加工者在加工的时候保证这一垂直度和投影面的平面度。如果实在无法避免这一问 题，可以采用手动采点测量一个柱体特征，手动建立工件坐标系之后再用自动特征进行精建坐标系。如果需要的话可以继续迭代精建坐标系。这样就可以使截面圆得 到正确的投影。

2.尽量不要在太靠近孔口(轴端)的地方采点构造截面圆，同时采点数控制在10-16个点内，以保证一定的采样量。尽量使用自动特征执行这一过程，并尽可能采集整圆特征。

重庆嘉昂科技有限公司(www.cqjmyq.com)是一家专业提供三坐标测量机技术服务、产品尺寸检测服务、产品扫描与逆向工程服务、机床精度校验服务的专业化服务公司

三坐标测量机常见故障与排除

了解简单的三坐标测量机故障，能减少这些故障为您带来的不必要的麻烦，更好的服务于您的测量。以下为可能遇到的简单故障及排除：

1．开机后设备不能工作

应检查控制盒至主机之间的连线，插接口是否接触不良，更换连线或重新插接后再启动，故障排除。

2．设备检测过程中报警

查报警代码为光栅报警，重启后开机报警依旧。产生这种现象的原因为光栅有灰尘或光栅信号偏移。若是前者，可用棉绸蘸上无水乙醇对报警
