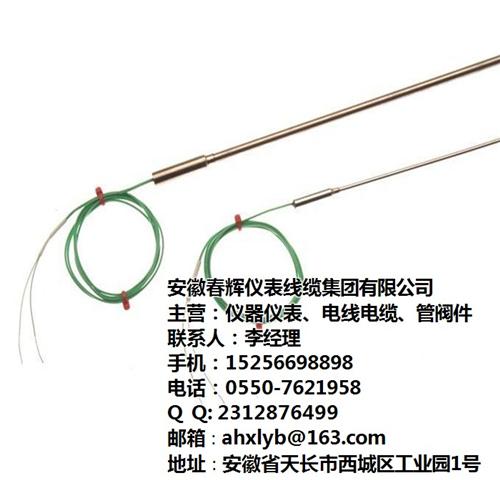

结构要求热电偶的结构形式为了保证热电偶可靠、热电偶（图3）稳定地工作，对它的结构要求如下：1、组成热电偶的两个热电极的焊接必须牢固；2、两个热电极彼此之间应很好地绝缘，以防短路；3、补偿导线与热电偶自由端的连接要方便可靠；4、保护套管应能保证热电极与有害介质充分隔离。5、热响应时间快；6、机械强度高，耐压性能好；7、耐高温可达2800度；8、使用寿命长。
绝缘变差而引入的误差如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。3、热惰性引入的误差由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，热电偶（图9）在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。
温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），热电偶（图12）而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电势输出不稳定热电偶接线柱与热电极接触不良将接线柱螺丝拧紧热电偶测量线路绝缘破损，引起断续短路或接地找出故障点，修复绝缘热电偶安装不牢或外部震动紧固热电偶，消除震动或采取减震措施热电极将断未断修复或更换热电偶外界干扰（交流漏电，电磁场感应等）查出干扰源，采用屏蔽措施热电偶热电势误差大热电极变质更换热电极热电偶安装位置不当改变安装位置保护管表面积灰清除积灰
