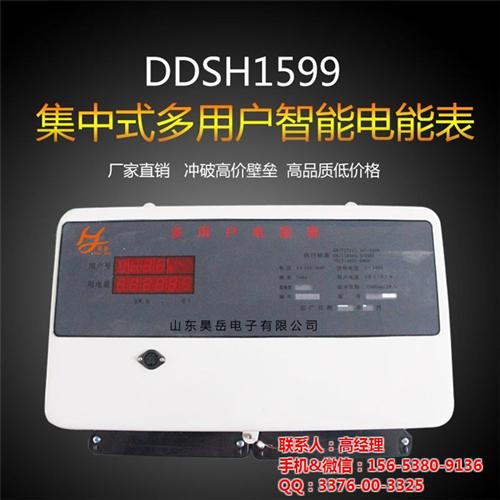

DDSH1999多用户电表-集中式多用户电表使用说明书

1  结构DDSH1999型集中式多用户电表主要由单片机系统、每户电能计量单元、输出三个部分组成。2  原理2.1 每户计量单元主要由电压、电流采样和专用电能表芯片（如BL0932B、 ADE7755等）构成。它的任务是完成每个用户的用电量累积、存储，并同时将电量转换成相应的脉冲分别输出或送入单片机处理。户电能计量单元，集中安装在一个印刷电路板上，其面积比一个纸烟盒还小，每户一块，每户单独计量，互不影响。2.2 单片机系统它是一个智能数据采集处理和控制单元。整个系统安装在一个见方约 200*80mm2 的印刷电路板上。它的任务是接收并存储各用户电量，经处理后控制公用显示器，定时、轮流显示各户用（或剩余）电量，控制对外通信，完成抄表或远控等工作。2.3 输出部分主要包括公用显示器和对外通信、控制接口等。公用显示器轮流显示每 户户号和电量，可24小时连续工作，用户随时可查看各自的用量情况。不难看出，上述集中式多用户电能表是集电子技术、计算机技术和通信技术相结合的高科技产品。它具有体积小、可容户数多（一块24户集中式多用户电能表其面积约为用单表简单集中安装的1/3），同时又具有'一户一表'的功能。 值得提及的是，目前市场上还有一种类型的集中式多用户电子式电能表，其采样是每户分 别进行，但每一户的用电量计算则由同一个芯片或单片机系统来完成。这类表无论从结构上还 是从原理上来看，都不具备'一户一表'的功能。再一个问题是，每一户的用电能量计算都由同 一的部件去完成，即每一户的用电量计算都要排队循环等待。这势必要造成用电计量的误差， 户数越多，误差越大。3  技术特点l 集成化程度高，体积小、功耗低、精度高仅为同户感应数的5%。电表采用国际先进的专用超大规模集成电路及SMT工艺制造；

l 液晶显示，可控背光，能显示用户户号、累计电量、剩余电量、透支电量、电压、电流、功率、电价、故障、拉闸、通讯、时间等信息；

l 电表通讯电路采用防雷电路，信号采用光电隔离，通讯电路与电表其他电路进行分离处理，可程度减轻累积对电表的伤害；

l 电表采用进口多功能、多资源、集成程度更高、运行速度更快的计量、检测和控制芯片（工业级），模块化结构设计。抗干扰能力更强；

l 电能信号采集模块接口采用电脑专用接口，经过特殊处理，信号传输可靠；

l 电表内部采用多CPU结构，一个主管计量，一个主管通讯、显示和指示，一个负责检测状态，多CPU相互独立工作，互不影响；

l 内部强电与弱电采用镀锌屏蔽板隔离，可减轻强电对弱电信号的干扰；

l 内部电源采用三相供电，具有电源缺相指示功能，电源缺相，电表正常工作；

l 电表进出线端采用专用及接线端子，电流承载能力强，便于现场施工；

l 可同时计量与检测36户（单相）或12户（三相）及36个回路以下单三任意组合；

l 单相用户断电指示，三相用户缺相断电保护且指示（控制型）；

l 数据安全：电表各种数据参数采用加密算法，保证数据安全；4  设备尺寸一览表型号户型外形尺寸定位尺寸C尺寸KD-BASA1 6D-18D(2S-6S)订制订制订制KD-BASA119D-24D(7S-8S)订制订制订制KD-BASA125D-30D(9S-10S)订制订制订制KD-BASA131D-36D(33S-12S)订制订制订制5 详细参数※额定电压：3×220/380V；

※工作电压范围：AC180～260V；

※标定电流：15（60）A;

※脉冲常数: 900imp/kwh;

※准确度等级：1.0级;

※售电精度：0.01度;

※计量分度: 0.1度;

※数据保护: 断电后数据保留>10年。6管理方式※网络方式：485总线网络、局域网网络、无线网络、网络、GPRS网络、光缆等传输网络，由计算机管理。

※射频卡方式：通过液晶可视查询终端及射频卡，实现对用户用电管理。

7  企业介绍山东昊岳电子有限公司依托于高校技术和人才优势，专业从事能源安全使用领域、能源计量领域及节能领域的产品研究、开发与制造。

　　公司鼓励创新，强调现代化管理，公司核心管理团队由职业经理人和技术精英组成，他们具备丰富的企业运营经验，掌握着先进的理论知识和现场服务经验，对能源安全使用领域、能源计量领域及节能领域产品的发展和市场趋势具有前瞻性的认识，也为广发伟业的快速发展奠定了良好和坚实的基础，市场占有率逐年增加。我们秉承“技术，科学为本，卓越诚信，以实力打造品牌的先进理念” 为客户及合作伙伴提供优质的产品和服务而不懈努力，同时建立了广泛的客户基础和良好的行业信誉，实现合作共赢。公司的经济效益稳步增长，并在北京、上海、天津、河北、浙江、江苏、福建等地设立分公司，2012年占地100多亩，建筑面积4万多平方米的现代化生产基地的投入运行，极大的提升了产品的生产、研发能力。

我们以提供优质产品和完美服务为出发点，以缔造百年企业、铸就百年品牌为最终目标，始终专注并不断开拓能源安全使用管理、能源计量管理及节能管理智能化发展的新领域！真诚期待着与国内外新老客户的交流与合作！

8典型回路。

多用户预付费管理系统使用说明书

一、系统安装

1、 将安装光盘放入电脑光驱，双击光盘上的安装程序，按照操作步骤提示进行安装。

图1

2、 继续执行“下一步”操作，系统会默认安装在D盘。

1、 由于数据库存有售电记录，请务必保护好数据库，做好数据库的备份工作。不是万不得已的情况下不要随意重装操作系统，若真的要重新安装操作系统，请在安装之前先将预付费系统的数据库文件备份出来（数据库文件是在软件安装目录下的sdsj.mdb文件），待预付费系统安装好以后，再将备份的数据库文件覆盖新安装的数据库文件即可。

2、 IC卡插入电表，插卡四秒钟后方可取出。

3、 若发现本系统存在某方面缺陷，请通知本公司，本公司将尽快予以解决。

3、 管理系统安装完成后，连接USB读卡器。

4、 双击打开桌面上的图标（下图3所示），打开登录界面（下图4所示），点击“登录”即可进入系统界面（下图5所示）。

二、主要参数设置

1、 设置小区名称

点击系统界面上方的”小区”图标，弹出对话框（如图6所示），点击对话框左下角的“增加”按键，输入小区名称，点击“保存”即可完成小区名称设置。

图 6

2、 定义楼号

点击楼号图标，点击“增加”输入楼号后，点击“保存”即可。（参照小区名称设置）

图7

3、定义电价

点击“电价”图标，然后点击“增加”，输入用户类型和电价，点击保存。如图8。

图8

三、 户

输入对应的用户信息（红色*为必填内容），点击“户”即可完成户操作。

(注：户时用卡售电的，在【基础数据】菜单〖定义系统售电参数〗在注册时写用户卡前面方格中“√”放上空白卡，填写用户信息，户即可)。     联网售电，则不用设置。

注：

（1）用户表号为多用户电表的表号，用户表号的设置由编号插头和编号器完成。电表通电后，先将插头
