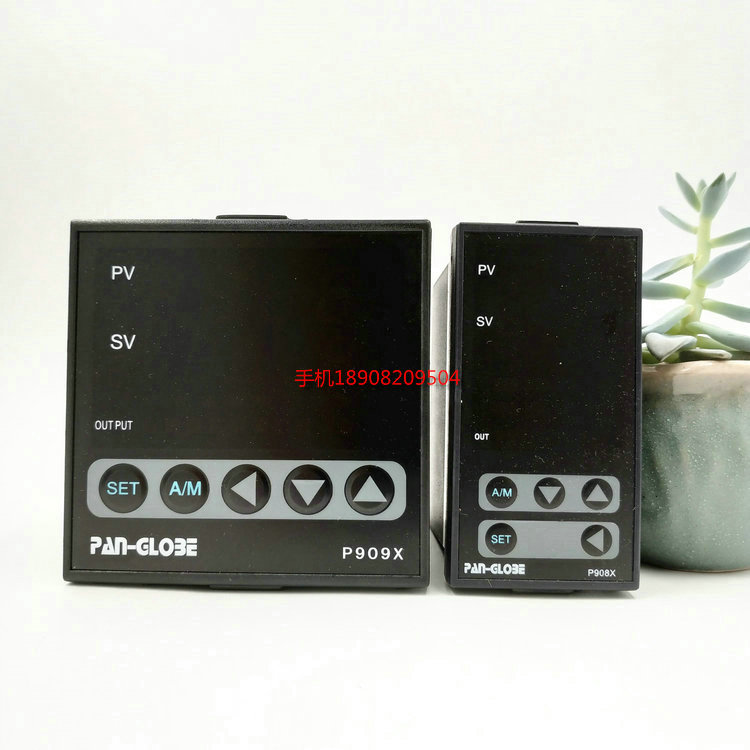

产品实图.............................
1. 主要特点
● 外观精巧，美观高雅，操作简便、易学易用及价格低廉的特点。
● 全球通用的85~2650VAC 输入范围开关电源或24VDC 电源供电，具备
50Hz/60Hz 电源频率及℃ / F 单位选择功能。
● 通用输入，可选择56种不同输入信号 内含非线性校正表格，测量准确。。
● 采用具备自整定（AT）功能的 人工智能调节算法，及内部专家对策功能，让您的系统长期稳定在±0.5℃内。
●输出方式种类多样， 极大地满足众多负载控制要求，可输出：单相调功，单相调压，三相半控调功，三相半控调压， 三相全控调功，三相全控调压。
●16种报警模式输出功能，报警动作可选，间断动作，连续动作，延时动作！
●可选配PV（测量值）4～20mA传送输出功能
●输出百分比限定功能
●手动/自动无扰动切换
●自动诊断功能，并可显示故障信息
●可选配RS485通讯功能
●E2PROM存储器，资料保存10年以上
●输入输出完全光电隔离?
●可选配共两组各8段程序多可规划16段曲线,广泛用于需要各种升温、持温、降温过程的场合
●内建斜率升降温功能，可有效控制每一段升降温的平衡性。
●可选主副表（子母表）通信功能，主副表之间通过TTL通信，实现同步控制
詳細規格
流程參數輸入
輸入類型
TC(K,J,R,S,B,E,N,T,W,PLII,U,L)
RTD(Pt100,JPt100,Jpt50)
Linear(-10-10mV,0-10mV,0-20mV,0-50mV)
10-50mV,0-1V,0-5V,0-10V,0-20mA,4-20mA
輸入取樣時間
250m
顯示
顯示精度
0.2%FS
控制模式
(P)比例帶
0-200%(ON/OFF action at P＝0)
(I)積分時間
0-3600 sec(PD action at I＝0)
(D)微分時間
0-900 sec(PI action at D＝0)
工作週期
0-150 sec (4-20mA＝0,SSR＝1,Relay＝10)
輸出控制種類
輸出
Contact,3A/240V AC
電壓脈衝輸出
Votage Pulse 20VDC/20mA
線性輸出
4-20mA,0-5V,0-10V,1-5V,2-10V
馬達控制輸出
伺服馬達閥控制
警報
警報點數
3點(可選擇)
模式
17種警報模式可供選擇
輔助輸出
輸出種類
SP,PV
輸出類型
4-20mA,0-20mA,0-5V,0-10V,1-5V,2-10V
第2組輸入
輸出類型
4-20mA,0-20mA,0-5V,0-10V,1-5V,2-10V
取樣時間
250ms
程式
程式組數/段數
2組程式/8段(每組)
選用方式
程式組數連結及重複,程式/段數結束警報
通訊
通訊種類
RS-232,RS-485
一般規格
供給電壓及頻率
AC 85-265V,50/60H,DC 15-50V
周圍溫度
-25℃-65℃
周圍溼度
50-85%RH(non condesing)
常用型号：
P909-101-010-000继电器接点输出（RELAY CONTACT OUTPUT）
P909-201-010-000固态继电器输出信号（VOLTAGE PULSE OUTPUT FOR DRIVING SSR）
P909-301-010-000 4-20mA电流信号（4-20mA CONTINUOUS CURRENT OUTPUT）
P909-401-010-000固态继电器接点（TRIAC OUTPUT）
P909-501-010-000单相SCR零位触发信号（1φSCR TRIGGER PULSE ZERO-CROSE CONTROL）
P909-601-010-000 3相SCR零位触发信号（3φSCR TRIGGER PULSE ZERO-CROSE CONTROL）
P909-701-010-000无回馈三线比例马达（OPEN LOOP CIRCUIT SERVO MOTOR CONTROL）
P909-801-010-000单相SCR移相触发信号（1φSCR TRIGGER PULSE PHASE CONTROL）
P909-901-010-000 3相SCR移相触发信号（3φSCR TRIGGER PULSE PHASE CONTROL）PAN-GLOBE (48X96)
P908-101-010-000继电器接点输出（RELAY CONTACT OUTPUT）
P908-201-010-000固态继电器输出信号（VOLTAGE PULSE OUTPUT FOR DRIVING SSR）
P908-301-010-000 4-20mA电流信号（4-20mA CONTINUOUS CURRENT OUTPUT）
P908-401-010-000固态继电器接点（TRIAC OUTPUT）
P908-701-010-000无回馈三线比例马达（OPEN LOOP CIRCUIT SERVO MOTOR CONTROL）
P908-801-010-000单相SCR移相触发信号（1φSCR TRIGGER PULSE PHASE CONTROL）
