仪器特点

1、大电流：  回路电阻测量仪采用较新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

2、高稳定性：  回路电阻测量仪在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3、高精度：  回路电阻测量仪采用双路高速16位Σ－Δ AD采样，较新数字信号处理技术，较高分辨力达到0.01μΩ，是目前能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。

4、智能化：  回路电阻测量仪使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。

5、高品质：  回路电阻测量仪关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，接插件的使用增强了抗振性能。

6、功能强大：  回路电阻测量仪电流可在50A，100A中自由选择，测试时间可在5s~599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。

7、人机界面友好：  回路电阻测量仪通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。

8、使用方便：  回路电阻测量仪体积小、重量轻，便于携带。

继电保护及二次回路中隐形故障的分析

  1.概述

  随着电力系统的不断扩大和发展，大容量、高参数机组在电网中的不断投运，电力系统的稳定和发电设备安全运行对继电保护及自动装置的要求越来越高，它不但要求继电保护装置具有良好的可靠性，同时也要求继电保护装置具有较好的稳定性。然而，继电保护及二次回路系统中存在的隐性故障对电网和电力设备的影响不容忽视；当电网系统或发电设备发生故障时，隐形故障很容易造成系统重大事故或使事故扩大，加剧对设备的损坏和破坏电网系统的稳定运行；而电气设备中隐性故障的存在又是不可避免的。继电保护在发电厂和电力系统中起着十分重要的作用，一些扰动开始时只是一些独立偶然的事件，当继电保护及二次回路中的隐形故障导致保护装置的误动、拒动时，极有可能扩大事故，使系统的稳定遭到严重破坏。

电气设备事故的发生一般都要经过一定的发展过程；一些无法预知的事件而使设备处于非正常的运行状态，如电气设备的局部发热、绕组轻微匝间短路等；由于缺乏实时的监控设备或运行人员对系统运行状况估计错误和对运行状态了解不深等原因，当设备某处发生故障或异常时，则有可能引起一系列的连锁反应。从理论上来说，不论是系统发生故障还是局部的电气设备故障，都是由故障设备所在段的继电保护装置（自动装置）或者通过后备保护延长切除故障。由于保护装置及二次回路中存在的隐性故障，在发生故障时保护装置可能出现误跳、拒动、越级跳闸等情况。这样，系统就会更加不稳定，从而进一步削弱电力系统的稳定性与安全性。电网有可能被分割成独立的几个小系统，最终导致电网的崩溃瓦解，造成大面积的停电和设备的损坏。

  隐形故障是指一种在系统正常运行时对系统没有影响的故障，当系统和设备的某些部分发生变化时，这种故障就会被触发而导致系统大面积故障的发生。隐形故障在设备正常运行时是无法发现的，电力系统和电气设备一旦发生故障，继电保护正确动作切除故障后，系统潮流分配发生改变，在新的运行状态下，有可能会使带有隐形故障的保护装置及二次回路系统发生误动。隐形故障最危险的是它对系统的影响只有在系统处于压力的情况下才暴露出来，如系统或电气设备发生故障和故障后瞬间低电压、过电压、系统振荡及其他相关的异常情况发生后。

常规回路电阻测试仪现场测试中存在的弊端

2、利用改进型四线制测量法解决以上问题。

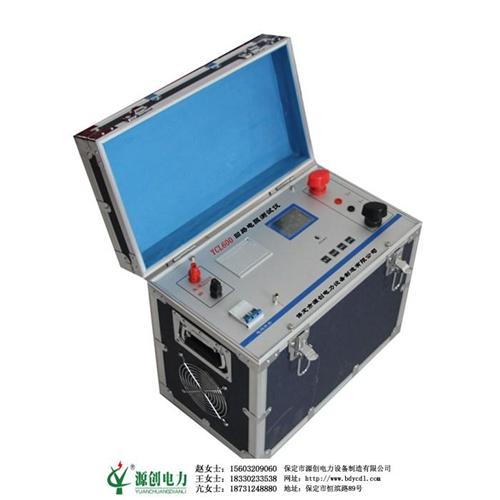

    YCL100回路电阻测试仪根据对以上问题的分析，提出改进四线制测量法，采用新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，解决目前传统回路电阻测试仪存在的问题。

       通过大电流恒流源给试品加电测试，采集电压电流的数值，计算试品的电阻值。此时测出的数值一定是试品的真实的电阻值，杜绝了虚假数据的产生。即使现场有较强电场干扰，由于电压回路中的电阻很小，感应到电压测试端的电压为共模电压，本产品通过电容接地的方式将这个交流共模干扰降到很低，不会对测试精度产生影响。

        以上表明自动判断和提示功能大大提高了测试准确性和提高了生产效率，是现场试验人员快速解决问题的可靠依靠。
