平衡流量计的工作原理

      平衡流量计就是一种的差压式流量仪表，只不过在产品的性能与技术方面有所改进，同样的道理也各有优缺点，但是他的工作原理与其他差压式流量计还是一样的，也都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。

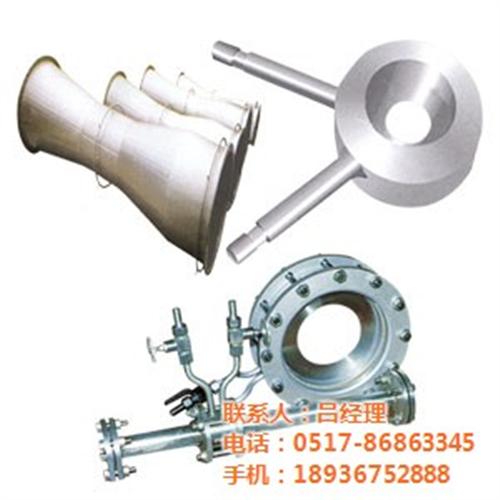

     平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。

     当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量，现在随着工业自动化过程中的一些特殊要求，人们在生产生活方面的要求也在发生着变化，所以，平衡流量计和节流装置也会同时存在于应用现场。

差动远传压力表

用途说明：

      HS-YTT-150型差动远传压力表是二线制本质安全型隔爆仪表，用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。差动远传压力表仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜体后，可测量粘度大、有腐蚀性质的压力。本仪表除就地进行压力指示外，还连续输出与被测压力信号成线性的0-10mA或4-20mA直流信号，可以与DDZ-II或DDZ-III型变送单元组合仪表中的显示、记录、调节仪表联网用，组成自动记录、调节、控制系统。适用于石油化工、治金、电站，轻工等部门使用。

  江苏红昇仪表有限公司小课堂   第3课

      连续做了两期的仪表知识，上次因为字数的关系，只讲了一半，还有一些这次就和压力表一起介绍给大家，希望大家可以继续支持！

（接上期）

三、压力式温度计

     压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时，密闭系统内饱和蒸气产生相应的压力，引起弹性元件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值，这种温度计具有温包体积小，反应速度快、灵敏度高、读数直观等特点，几乎集合了玻璃棒温度计、双金属温度计、气体压力温度计的所有优点，它可以制造成防震、防腐型，并且可以实现远传触点信号、热电阻信号、 0～10 mA或4～20 mA信号。是目前使用范围最广、性能较全的一种机械式测温仪表。

特点：

具有测温探头小，灵敏度高、线性刻度、寿命长等特点。

压力表

一、弹簧管式压力仪表

       弹簧管式压力表的工作原理是：在表壳里装有一个用磷铜制成的椭圆形弹簧管，管的一端固定并与存水弯管相连接，另一端封闭与连杆和杠杆连接，指针固定在小齿轮轴上。当弹簧管内受压时，由椭圆形膨胀为圆形，迫使弹簧管向外伸展，压力越高，伸展越大，这一动作通过拉杆，杠杆，扇形齿轮，小齿轮传递给指针，指针转动指示出容器内的压力。当容器内无压力时，弹簧管恢复原样，指针回到零位。指针指示为表压，单位刻度应为MPa。

特点：

      弹簧管式压力表具有结构简单，造价低廉，精度较高，便于携带，安装使用方便，测压范围较宽等特点，所以应用十分广乏。它是由表壳、弹簧管，固定端、拉杆，扇子齿轮、小齿轮、指针，游丝，管接头等零件组成。

二、电接点式压力仪表

       电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

    特点：

        在电接点压力表装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
