热导式气体分析器是一种物理式气体分析器，被用来分析各种气体棍合物中某一组分(通常称为待测组分)的含量。

各种气体都具有一定的导热系数，对于多种组分的混合气休，它们彼此间不发生相互作用，则混合气的导热系数可近似地认为是各种组分导热系数的算术平均值。混合气中某一组分含最变化，混合气的导热系数也相应地变化，测得这一变化量，就得出混合气组成。

测定导热系数的方法通常是由测量热丝电阻值间接实现的。图6-1是热导式气体分析器发讯器的气室，也称为热导池，其中悬挂电阻丝就是热丝电阻，为热敏元件，在0摄氏度时电阻值为R。通电流后热敏元件产生热量并向四周散发，当在热导中通过气体时，气体带走的热量可以忽略。

热量主要是通过气体传向热导池壁，而壁面的温度通过恒温装置保持定值tc，热丝电阻达到热平衡时温度为tn，对应的电阻值为Rno混合气体的导热系数愈大，则散热条件愈好，热平衡温度tn也愈低，电阻值R也愈小;反之，棍合气导热系数小，热量不易散失，热平衡温度tn高，电阻值R就大。这样就实现了混合气中气体导热系数变化转换成热丝电阻阻值变化，测出电阻变化量就可以间接测得气体的组成含最。对于电阻值的测定，可采用常用的电桥法

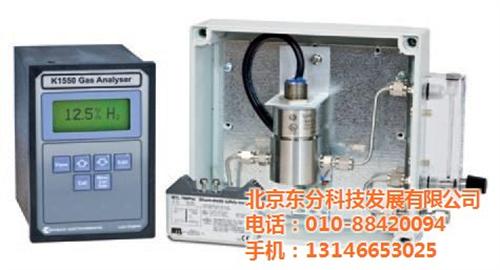

K1550是使用热导传感器（通常称作热导计）来检测多种气体浓度的一种气体分析仪。

它使用微处理器来控制仪表，它的数字式电路系统使其成为非常有特色的、用户界面友好的气体分析仪。它可检测的气体包括：氢气、二氧化碳、氦气、Ar、Ne和一些氟利昂。

本手册仅适用于N2、H2混合气中氢气含量分析的仪表。

另外，我们还提供可以把传感器安装在易燃危险区域的K1550。

安全及电磁兼容性（EMC）

该仪表符合安全标准EN61010（93）应用93/68/EEC修改的欧洲低压要求73/23/EEC。符合标准EN50081

Part 1: 1992（一般辐射标准）和EN50082

Part 1: 1992（一般免疫标准）应用93/68/EEC修改的EMC要求89/336/EMC。注意：安装者有责任确保特殊安装符合安全及EMC要求。

北京东分科技发展有限公司（HITECH INSTRUMENT），应用于工业气体分析检测仪表，广泛应用于火力发电厂、石油化工、钢铁空分、浮法玻璃厂等工业企业。公司直接或间接服务的企业包括：华能、国电、华电、鲁能、巴蜀电力、首钢、宝钢、酒钢等下属的1100多家企业。HITECH INSTRUMENT 是一家专注于气体分析超过30年的专业气体分析仪表供应商，主要产品H2、O2、CO2、CH4等洁净气体在线及便携式仪器仪表。

K1650发电机吹扫气分析仪

显示器

    点矩阵LCD记录4行文字数字字符

测量范围

    空气中0至100%CO2(分辨率0.5%)

    CO2中0至100%H2（分辨率0.1%）

    空气中90至100%H2（分辨率0.1%）

稳定性

    优于1%fsd/月

精度

    ±1%fsd（典型）

样气流量

    100至300毫升/分钟之间，以实现其性能

样气温度

     -10℃至+55℃（非冷凝）

样气压力

    根据排气压力（必须是标称大气）进行设定

反应速度

    T90-典型5秒或更短

导入样气

    适用于0.25英寸（或6毫米）外径软管的胶垫密封压缩管接头。

输出（信号）

    4至20毫安，与选定范围成比例。

    负荷600Ω。

报警信号

4个用户可配置警报器，并可根据下列等级、功能和滞后现象进行编程：

1个警报器用于空气中的CO2

1个警报器用于H2中的CO2

2个警报器用于H2纯度

输出为电压自由转换继电器触点，额定为：48伏交流电压或直流电压0.5安

环境温度

    -5℃至+40℃

电源

110/120伏或220/240交流电压

50/60赫兹功耗，12伏安

装配

电气装置/控制/显示装置：

面板安装并配备6个螺钉

远程传感器装置：墙壁/隔墙

选件

EExd防爆机箱，用于K1650电气装置

较大的电气装置安装板，

尺寸：432毫米（高）*381毫米（宽）
