保定市源创电力设备制造有限公司起源于风景秀丽的历史文化古城河北省保定市,是国电力行业研制、生产高压检测仪器及电力测试设备的专业企业。公司通过了ISO9001:2000质量体系认证,获得了计量器具制造许可证和计量合格确证书、由权威机构评出的AAA级资信证书、质量诚信企业证书等。
公司占地面积一万多平方米,建筑面积八千余平方米,注册资金1200万元,公司现拥有员工五十人,平均年龄32岁,拥有中高级技经人员,本科以上学历占公司成员70%以上,公司下辖总师办、研究中心、客服中心、技术部、生产部等部门。
保定市源创电力设备制造有限公司是专业从事电力仪器仪表设备开发,研制、生产和销售的高科技产业公司。公司坚持以技术开发为动力,以产品质量为根本,以售后服务为保障,回报客户对我们一贯的信赖和支持,推出更高品质的产品是源创电力不变的追求。本公司愿竭诚为全国用户提供优质产品,欢迎国内外新老朋友前来洽谈业务、参观指导。
频响法变压器绕组变形测试仪测试的目的
变压器绕组变形测量的目的在于寻找一种迅速、方便、准确的方法检测变压器绕组变形,特别是变压器在发生短路故障且常规试验无异常的情况下,更是如此。检查变压器绕组是否变形,常用吊罩检查、漏电感法、短路阻抗法和网络分析法。 吊罩检查:吊罩检查是最直观、有效的方法,也是验证其他方法的手段。其缺点是现场吊罩工作量大,消耗大量的人力、物力、财力、时间。变形测量可以减少吊罩的工作量,但不能完全依赖变形测量,因为变形测量并不是一定的,而且有些隐患变形测量不能完全反映,有可能出现错误判断。
漏电感测量:变压器的漏电感与其短路阻抗的电抗分量相对应,与变压器的几何位置密切相关,其值由变压器几何尺寸所决定。当绕组发生变形时,漏电感就会发生变化。根据漏电感的改变就可判断变压器绕组发生了变形。
短路阻抗测量:短路阻抗是指变压器的负荷阻抗为零时变压器输入端的等效阻抗。短路阻抗分为电阻分量和电抗分量,对与110kV及以上的大型变压器,短路阻抗值主要是电抗分量的数值。变压器绕组变形,即结构状态发生改变,必然引起变压器漏电抗的变化,从而引起变压器短路阻抗数值的改变。
网络分析法:是在测量变压器绕组传递函数的基础上,通过传递函数的分析对绕组变形进行判断。变压器任意一个绕组可看成R-L-C的网络,绕组的几何特性决定了其传递函数。
产品概述

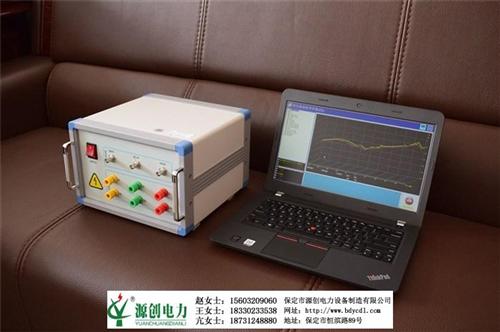

绕组变形测试仪是根据国家电力行业标准DL/T911-2004测量变压器的绕组变形的仪器,主要是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器可能发生的绕组变形。
公司简介
保定市源创电力设备制造有限公司,经过多年的发展,已成为国内最有规模的专业研发和生产高压试验设备和测试仪器的高新技术企业,开发生产变压器绕组变形测试仪等几十种仪器和设备,大部分产品拥有自主知识产权,通过国家有关部门的检测和鉴定,是国家电网建设和改造的推荐产品.
