光纤切割刀|骁仪科技|光纤切割刀 使用

  • 价 格: 面议 /
  • 供 应 地:
  • 发布公司:武汉骁仪科技有限公司
  • 产品型号:BT1973
  • 品 牌:中电26所
  • 发布日期:2018/1/23 10:08:24
  • 联系人QQ:851072697 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

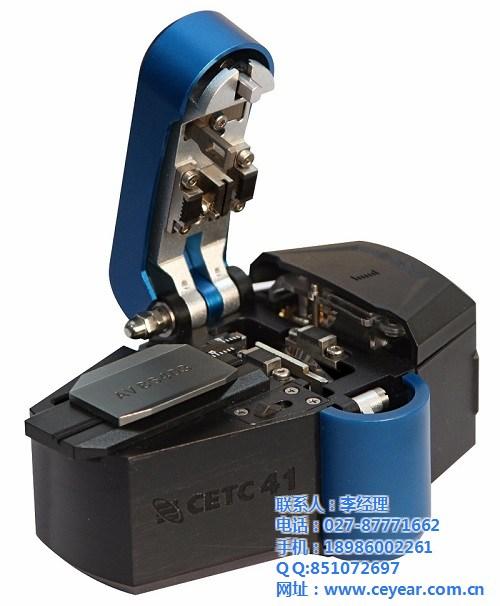

AV33012光纤切割器

产品综述

 AV33012光纤切割器可以切割单模、多模石英系普通光纤;既可以切割单芯光纤,也可以切割2~12芯带状光纤。本切割器可用于光纤通信工程的施工、光缆厂家的光纤测试、光器件厂家的生产等。

功能特点采用精密圆片刀切割光纤

AV33012光纤切割器采用进口高精度圆片式切割刀片,刀片共有16个刀位,每个刀位均可切割约1500次,整个刀片可切割约20000次。

操作简便。

AV33012光纤切割器操作简便,对操作者要求不高,只需简单培训即可进行独立操作。使用中,将光纤装好后,只要轻轻一推,就可完成光纤的切割。

自动回刀。

AV33012光纤切割器具有自动回刀装置,在切割好光纤打开上盖时,刀座自动回到初始位置,方便下次切割,节约时间。典型应用用于对光纤进行高质量切割,是通信光缆施工、光纤熔接、测试的必备工具。


AV6471M多功能光纤熔接机

AV6471光纤熔接机是一种全新设计的熔接设备。强大的功能和极低的损耗使其完全满足于干线和FTTx环境的光纤熔接应用。轻盈的机身和精巧的设计使其在狭窄的工作环境也能应对自如;新光纤成像系统和纯数字化设计,图像显示更加细腻、清晰;采用实时嵌入式操作系统,提供友好的操作界面和更丰富的功能;内置超大容量高性能锂电池,为长时间野外工作提供了可靠保障;温湿度和气压实时补偿系统使熔接机随时适应外界变化,即使在恶劣的环境下也能获得光纤的低损耗接续。


工作原理:

AV6471光纤熔接机是结合了光学、电子技术和精密机械的高科技仪器设备。其原理是利用光学成像系统提取光纤图像在屏幕实时显示,并通过CPU对光纤图像进行计算分析给出相关数据和提示信息,然后控制光纤对准系统将两段光纤三维对准,再通过放电电极激发出高温电弧熔融光纤以获得低损耗、低反射、高机械强度以及长期稳定可靠的光纤熔接接头,***后给出损耗评估。

高清光学图像采集系统高清双分离光纤对准仪高性能CMOS传感器传感器像素640*480

 高性能CMOS传感器

透镜成像光纤对准系统快速光纤端面评估光纤对准熔接损耗评估

 透镜成像对准实时放电校正系统高性能放电电极交直流混合放电技术电流反馈及环境补偿

 电极的扫描电镜图

典型应用:

作为国内台光纤熔接机的设计单位,有着超过20年的熔接机的研发、使用经验,我们深知高质量、光纤接续的各种要求。AV6471光纤熔接机是一款设计紧凑、操作简单、易于携带的光纤熔接设备。机身设计符合人体工程学的操作原理,即使在光纤很短的情况下也可以很轻松地进行熔接。

AV6471光纤熔接机可用于包括干线在内的所有光缆线路工程施工、线路维护、应急抢修、光纤器件的生产测试以及科研院所的研究教学中。



产品综述

 AV6472光纤熔接机是一款高性能仪器,其强大的功能和超低的熔接损耗使其完全满足各种环境的光纤接续应用:自动调焦功能的应用使得各种光纤的纤芯清晰可见,实现纤芯对准功能;可自动识别光纤种类并根据光纤类型自动选择参数,真正实现全自动功能;GUI图形设计提供了友好的操作界面,触摸屏的应用使得操作更简便;大容量可插拔模块化锂电池为长时间野外工作提供了可靠保障;环境自动补偿系统大大提升了设备适应恶劣外界环境变化的能力,为在不同环境下取得低损耗接续的一致性提供了保证。

主要特点:

1、六马达驱动,纤芯对准

2、GUI图形化界面

3、熔接速度快,可做干线

4、风冷功能,实现热缩管快速冷却

5、大容量电池,熔接加热260次

6、自动识别光纤类型,自动选择参数

7、触摸屏设计,操作更简便

8、智能启动加热功能

9、自动放电校正,不需要调整参数

10、高分辨大彩色液晶屏显示

1单模光纤

Single Mode Fiber

   单模光纤

2多模光纤

Multimode Fiber

   多模光纤

3色散位移光纤

Dispersion Shifted Fiber

   色散位移光纤

4非零色散位移光纤

Non-zero Dispersion Shifted Fiber

   非零色散位移光纤

5裸光纤

除去光纤涂覆层,仅剩下纤芯和包层的光纤称为裸光纤,如图 2-1所示。

6光纤切断长

如图 2-1所示,制备好端面良好的光纤,其中裸光纤部分的长度为切断长,在切割光

纤端面时应控制这个尺寸,一般取切断长在  10mm~16mm较好。太短则熔接机不能正常

工作,太长则接续后不能可靠的进行热缩保护。

7画面

AV6472光纤熔接机的菜单界面采用  GUI图形化触摸屏设计,菜单主界面如图   2-2所

示。光纤图像的显示方式有 4种:X/Y轴垂直显示、X/Y轴水平显示、X轴单独显示、Y

轴单独显示。液晶显示屏上看到的 X/Y轴垂直显示光纤图像如图  2-3,两光纤的空间位置

用相互垂直的两路摄像头取得。分别用“X”和“Y”来表示两个方向。

8复位

复位的含义是机内执行机构参数恢复到初始状态,复位后的熔接机就可以继续进行光

纤接续操作。

9调芯

使左、右两根待接续光纤的芯轴对准的过程称为调芯。若两光纤芯轴没有对准,则在

水平(X)和垂直(Y)两个方向上有偏差,称为径向偏差。调芯过程就是把径向偏差调

整在允许范围之内。

10推进及推进量

光纤沿轴向的运动称为推进。在进行间隙调整和熔接时,光纤有推进。右侧光纤在熔

接时推进的距离称为推进量。

11估计损耗

熔接机根据光纤图像计算接续点的损耗,与真实值有一定偏差。估计损耗的算法是以

单模光纤为模型,传输波长取  1.31μm时进行的,该估计值在熔接状况良好的情况下有较

好的参考价值,但不能作为工程验收的依据。

12热缩套管

用来保护光纤接续点的热缩套管
