二、减少测量时间提高检测准确度的措施

   一般使用电压降法和电桥法。对于大型变压器，其电感非常大，为了加快测量速度，可采用快速测量方法。

变压器绕组是由分布电感、电阻及电容组成的复杂电路。测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。测直流电阻的关键问题是将自感效应降低到小程度。为解决这个问题分为以下两种方法。

   1、助磁法

   助磁法是迫使铁心磁通迅速趋于饱和，从而降低自感效应，归纳起来可缩短时间常数，大体有以下几种方法：

   (1)用大容量蓄电池或稳流源通大电流测量。

   (2)把高、低压绕组串联起来通电流测量，采用同相位和同极性的高压绕组助磁。由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，用较小的电流就可使铁心饱和。

   (3)采用恒压恒流源法的直流电阻测试仪。使用时可把高、低压绕组串联起来，应用双通道对高、低压绕组同时测量，较好地解决了三相五柱式大容量变压器直流电阻测试的困难。一般测试一台360MVA，500kV或220kV变压器绕组直流电阻约需30～40min，测量接线如图1－1所示。

   2、消磁法

   消磁法与助磁法相反，力求使通过铁心的磁通为零。使用的方法有两种：

   (1)零序阻抗法。该方法仅适用于三柱铁心Y－N连接的变压器。它是将三相绕组并联起来同时通电，由于磁通需经气隙闭合，磁路的磁阻大大增加，绕组的电感随之减小，为此使测量电阻的时间缩短。

   (2)磁通势抵消法。试验时除在被测绕组通电流外，还在非被测绕组中通电流，使两者产生的磁通势大小相等、方向相反而互相抵消，从而保持铁心中磁通趋近于零，将绕组的电感降到较低限度，达到缩短测量时间的目的。其测量接线如图1－2所示。

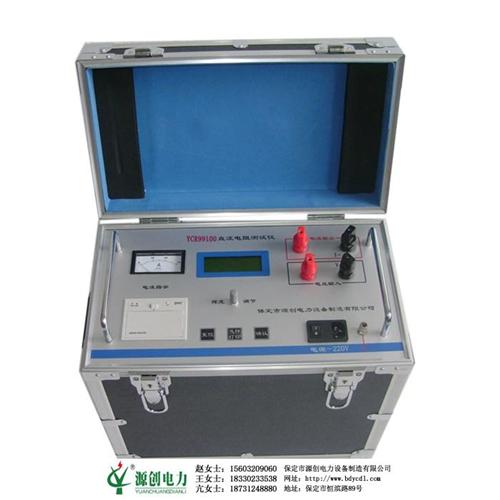

YCR9950直流电阻测试仪

安全措施

1、使用本仪器前必须认真阅读本手册。

2、仪器使用避开雨淋、腐蚀气体等场所。

3、仪表应避免剧烈振动。

4、对仪器的维修、调试应由专业人员进行。

5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

7、在测试过程中，禁止移动测试夹和关断供电线路。

技术指标

1、输出电流：2.5A、5A、10A、20A、50A

2、量程：　 40μΩ～500mΩ    （50A）

         　　   100μΩ～1Ω        （20A）

　　　　　　500μΩ～2Ω        （10A）

                 1mΩ～4Ω         　(5A）

                 2mΩ～8Ω       　  (2.5A）

3、准确度：0.2%

4、分辨率：0.1μΩ

5、工作温度：0～40℃

6、环境湿度：≤90%RH，无结露

7、工作电源：AC220V±10%，50Hz±1Hz

8、外形尺寸：400mm*230mm*380mm

9、仪器重量：16kg

YCR9940直流电阻测试仪

性能特点

1 整机由高速单片机控制，自动化程度高，操作简便。

2 采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。

3 保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4 具有声响放电报警，放电指示清晰，减少误操作。

5 响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6 采用立式机箱结构，便于现场使用。

7 智能化功率管理技术，仪器总是工作在最xiao功率状态，有效减轻仪器内部发热，节约能源。

8 点阵式液晶，中文菜单，打印输出。

技术指标

1、输出电流：2.5A、5A、 10A、20A、40A

2、量程：  50μΩ～500mΩ   （40A）

         　　100μΩ～1Ω        （20A）

　　　　　500μΩ～2Ω        （10A）

               1mΩ～4Ω        　(5A）

               2mΩ～8Ω       　  (2.5A）

3、准确度：0.2%

4、分辨率：0.1μΩ

5、工作温度：0～40℃

6、环境湿度：≤90%RH，无结露

7、工作电源：AC220V±10%，50HZ±1HZ

8、外形尺寸：400mm*230mm*380mm

9、仪器重量：17.5kg
