天线测试系统数据分析功能
（1） 切面方向图分析功能： 可分析方向图多种参数；
参数包括：主瓣位置、电平，副瓣位置、电平，ndB波束宽度，零点位置、电平等信息自动给出，各参数在方向图显示后将自动给出，并随选中的方向图不同自动计算；提供单曲线及多曲线Mark（游标）功能，比较多个Mark点信息；
（2） 多文件分析功能：多文件的同时导入，对比显示，各文件可按测试类型，频率等信息进行排序；
软件提供文件列表，列表可显示各文件的路径，测试信息等内容，具备排序功能，用户可选中列表中的多个文件进行绘图分析。
（3） 归一化功能：可对方向图进行归一化处理，支持按固定值归一化以及自归一化；
（4） 多曲线显示功能：多方向图多切面曲线同时显示对比。
天线测试系统软件功能
（1） 流程控制：内部时序自动控制。
支持用户开始、暂停、停止测试操作，支持点频步进、点频连续、扫频步进、扫频连续等测量模式。
（2） 测量数据实时显示、自动存储。
实时显示矢网获取的近场扫描幅度及相位数据，以及平面扫描幅相数据；扫描完成后可以自动存储近场测量数据，也可由用户操作存储数据。
（3） 提供测量配置文件及自动测量功能接口，方便用户二次开发。
可设置各设备扫描参数，调用本软件进行自动测量，自动存储，无需用户操作。

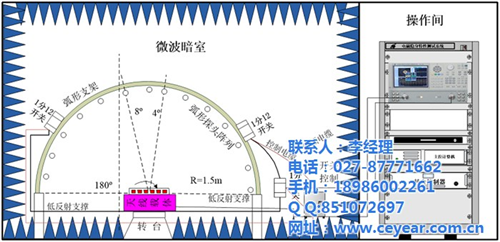

天线测试系统概述
天线近场测量是用一个特性已知的探头，抽测天线近区某一表面上场的幅、相分布，通过严格的数学变换式确定天线远场特性的过程。根据选取的测量面的不同，通常分为平面近场扫描、柱面近场扫描或球面近场扫描。
平面近场扫描的基本思想是把待测天线在空间建立的场展开成平面波函数之和，展开式中的加权函数包含着远场图的完整信息，根据近场测量数据算出加权函数，进而确定天线的远场特性。
平面近场天线测试系统具有测量精度高、测量大口径/高增益天线能力强、场地要求低等特点，特别是它一次测量可得到天线分布的全息信息，对于天线设计者来说，既省时又省力，大大提高了效率，缩短了研制周期，为新型天线的研制提供了快速、准确的手段，并有向其它领域渗透的巨大潜力。近场扫描测量具有获得信息量大、环境及电气随机干扰小、计算精度高、投资小、可全天候工作等一系列优点。因此，它为实现多用天线的高精度自动化测试以及快速检测与调试，提供了先进的测试手段和计量标准。
