扬尘在线监测

扬尘是大气污染的四大关键环节之一，目前城市扬尘污染治理中三大问题突出：一是建筑工地等污染源，企业普遍缺乏主体责任意识，需要24小时不间断监控；二是监控点多，面广，线长，而管理人员数量少，疲于应付；三是信息不共享，治理环节多，协同成本高，治理效果反复。

一，扬尘在线监测系统概述：

为切实加强施工现场扬尘污染环境监测，提高施工现场扬尘污染防控能力和文明施工程度，各地已陆续拟定相关规范科学化监管工地，济南仁硕电子科技有限公司根据**政策要求做出以下扬尘在线监测及工地扬尘治理相关方案。

本公司扬尘在线监测是针对工地扬尘（PM2.5，PM10）治理设计的一款专用在线监测系统，同时本系统可扩展用于测量风速、风向、空气温度、空气湿度、光照强度、CO2浓度、大气压力、降水量、雨雪有无检测、土壤温度、土壤含水量、噪声等气象参数。已广泛应用于科研院所、智能农业、建筑工地扬尘监测等场合。

二，功能说明。

● 实时PM2.5、PM10，噪声等在线监测

● GPRS、以太网，485等通信方式可选，可实现扬尘颗粒数据超限短信报*，语音振铃报*

。

● 可扩展风速风向，空气温度，空气湿度，大气压力等环境监测功能，儿童积木式组装。

● 防雷击、抗干扰、耐腐蚀

●可实现现场LED屏显示实时数据

●提供免费云平台和手机APP，实现在线监测，查询历史数据及曲线图，数据可长期云端保存(两年）。

三，设备组成。

室外一般湿度环境较大，一早一晚会出现凝露现象，而凝露现象直接影响了设备使用寿命，所以在室外高湿环境下，采集终端做防凝露处理非常有必要的，济南仁硕针对室外气象监测测点做了一系列防水防凝露处理，保障了采集终端在室外高湿环境下的使用寿命不受环境影响。

1，多功能百叶盒气象传感器

①　产品概述

该一体式百叶箱可广泛适用于环境检测，集噪声采集、PM2.5和PM10、温湿度、大气压力、光照于一体，安装在百叶盒内，设备采用标准MODBUS-RTU 通信协议，RS485信号输出，通信距离**可达2000米（实测）。该变送器广泛适用于需要测量环境温湿度、噪声、空气质量、大气压力光照等各种场合，安全可靠，外观美观，安装方便，经久耐用。

②　功能特点

a. 本产品体积小、重量轻，采用优质抗紫外线材质，使用寿命长，采用高灵敏度的探头，信号稳定，精度高。关键部件采用进口器件，稳定可靠，具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

b. 噪声采集，测量精确，量程高达30dB~120dB。

c. PM2.5和PM10同时采集，量程：0-6000ug/m3，分辨率1ug/m3，独有双频数据采集及自动标定技术，一致性可达±10%。

d. 测量环境温湿度，测量单元为瑞士进口，测量准确，量程-40~120度。

e. 宽范围0-120Kpa气压量程，可应用于各种海拔高度。

f. 光照采集模块采用高灵敏度的感光探头，光照强度量程0~20万Lux。

g. 采用专用的485电路，通信稳定，10~30V宽电压范围供电。

③　主要技术指标

2，风速传感器

RS-FSJT-N01风速变送器，外形小巧轻便，便于携带和组装，三杯设计理念可以有效获得风速信息，壳体采用聚碳酸酯复合材料，具有良好的防腐、防侵蚀等特点，能够保证变送器长期使用无锈琢现象，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。

①　功能特点

n 量程：0-30m/s，分辨率0.1m/s

n 防电磁干扰处理

n 采用底部出线方式、完全杜绝航空插头橡胶垫老化问题，长期使用仍然防水

n 采用高性能进口轴承，转动阻力小，测量精确

n 聚碳酸酯外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外

n 设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏

n 标准ModBus-RTU通信协议，接入方便

②　主要技术指标

3，风向传感器

RS-FXJT-N01风向变送器，外形小巧轻便，便于携带和组装，全新的设计理念可以有效获得风向信息，壳体采用聚碳酸酯复合材料，具有良好的防腐、防侵蚀等特点，能够保证变送器长期使用不变形，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。

③　1.2功能特点

n 量程：8个指示方向

n 防电磁干扰处理

n 采用高性能进口轴承，转动阻力小，测量精确

n 聚碳酸酯外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外

n 设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏

n 标准ModBus-RTU通信协议，接入方便

④　1.3主要技术指标

6，采集主机

核心监测设备选用我司专用扬尘监测主机RS-XZJ-100-Y-G,该主机大屏中文液晶显示，界面简洁友好。内置于防水箱内。

在现场有市电时可外接10-30v的直流电源供电供电；

主机可给终端采集设备供电。

主机可采集现场兼容其他公司485设备，4路开关量输入，接口丰富，兼容性强。

主机上传数据可通过以太网，GPRS，485三种方式任意一种上传数据。并可通过GPRS实现短信配置，以及短信报*语音振铃报*功能。

四，软件平台

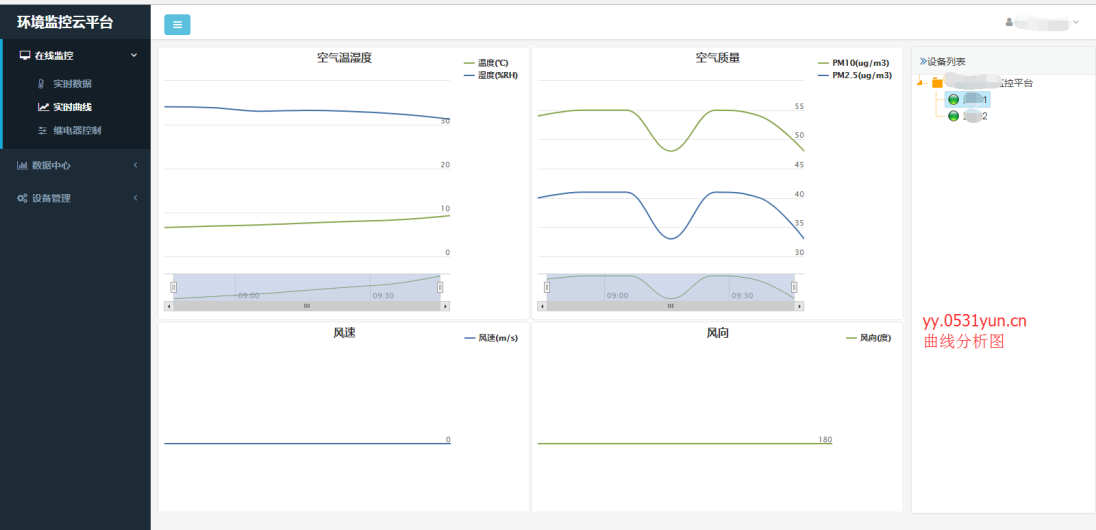

 用户不需要自备服务器及公网IP，只需要气象监测主机插入一张手机卡，即可将数据通过GPRS方式上传至部署在阿里云服务器的环境监控云平台，可实现数据的实时显示、实时曲线查看、历史曲线查看、数据记录、超限报*、短信报*、邮件报*、数据导出、分权限管理、远程web访问等功能，支持设备名称、单位、转换函数的自定义，提供免费的安卓及苹果APP供用户使用，可实现对水库液位雨量环境的24小时不间断的监测。
