变频电动执行器也同工不同酬普通的电动执行器一样，也主要分为多回转式电动执行器，直行程电动执行器，角行程电动执行器（其中角行程又分为直连式角行程和底座曲柄式角行程）。现主要介绍角行程电动执行器了解一下：
角行程电动执行机构主要由两部分组成：上头是多回转的电动头，下为角行程减速箱。根据力矩大小的不同，有各类大小不同的减速箱。所以只要能提供出力矩大小就能选出对应的型号。角行程的减速箱有GS减速箱和GF减速箱两种，也以两个图片进行对比
GS直连式减速箱（主要配套用于蝶阀和球阀，用行90度角行程）

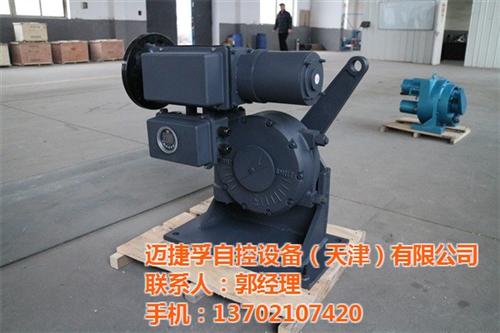

底座曲柄式减速箱
GF底座曲柄式减速箱（配套球型铰链，用于风门等）
变频电动执行器也彩模块化，电子舱主要电控模块：电源板和控制板，更换也及为方便简单,变频电机；机械模块主要用齿轮单元，机械传动单元。
主板模块
电源板 电源板
变频电动执行器控制板 变频电动执行器控制板
在执行器使用过程中，随着时间以及使用情况不同， 遇到执行器出现故障或是发现模块损坏，可以不用更换整台电动执行器，可以只需要更换里面的配件（电源板模块或是控制板模块），这样既省成本而且对使用不会有影响。
变频电动执行器-分本安装
分体安装，这个对于国内及国外来说很多电动执行器都没有这功能，至少很和有本身在设计时就有这分体安装的设计。分体安装在有很多的现场情况下都可以，如现场安装空间不够，现场温度过高，现场振动过大或是现场不便于调试等，则可将控制单元（电子舱）和机械部分分开安装。既可解决以上问题，又丝毫不影响执行器性能。
电动执行器在选型时，除了要关注和阀门等部件的配套性以外，还要考虑电动执行器的控制模式。电动执行器在控制模式方面，常见的有开关型电动执行器和调节型电动执行器两种，其主要区别是对阀门开关控制的功能不同。
1、开关型电动执行器
开关型电动执行器也被称为开环控制型电动执行器，这种执行器在执行阀门操作时只有开、关两个动作，也就是只能令阀门处于全开或全关的状态。开关型电动执行器不能控制阀门开关的幅度，也就不能对介质流量进行准确控制。
开关型电动执行器的构造方式有分体结构和一体结构两种。分体结构的开关型电动执行器必须搭配有控制单元才能完成控制操作，因此不便于系统整体安装，且投资成本较大、故障率较高，不利于诊断和维修。
一体型电动执行器是将控制单元和电动执行器组合为一体结构，不需要再另行搭配控制单元即可完成对阀门的操作。一体型电动执行器支持远程控制，只要对电动执行器输出控制信息，它就可以自行完成操作任务。
2、调节型电动执行器
调节型电动执行器也叫闭环控制型电动执行器，这种执行器除了具有对阀门开关的控制功能以外，还能对阀门的开启量做的控制，以达到对介质流量的控制。调节型电动执行器在工作形式方面，分为电开型电动执行器和电关型电动执行器。
电开型电动执行器和电关型电动执行器的工作控制信号不同，在选型时应确定好电动执行器的工作形式，否则在控制系统中不适配，且难以修改。
调节型电动执行器设有失信号保护，当执行器因为线路故障或其他原因而无法接收信号时，会自行将控制阀门启闭到制定的状态，通常是阀门全开、全关或保持原位。
挑选电动执行器须知
电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。前四种属于DDZ型。下面简要介绍一下直行程电动执行器（DKJ）和角行程电动执行器（DKZ）。
直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移（推力），一个输出转角（力矩）。
