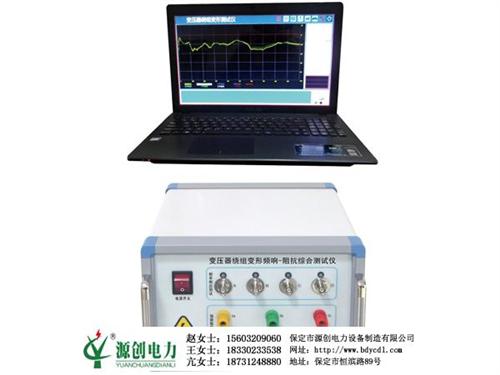

YC-8002变压器绕组变形综合测试仪（频响法+阻抗法）
主要技术特点
1、频响法为三相自动测试，大大缩短测试时间。测量速度快，对单个绕组测量时间1-3分钟以内。
2、频响法频率精度非常高，频率精度为0.001% 。
3、频响法采用数字化频率合成，频率稳定性更高。
4、频响法采用5000V电压隔离、充分保护测试电脑安全。
5、频响法可同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
6、频响法采用分析软件功能强大，软件、硬件指标满足DL/T911-2004标准。
7、短路阻抗法为三相自动测试。不用外接调压源，采用市电AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。
8、短路阻抗法适用于任意大小容量的变压器的阻抗测试。
9、短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
10、短路阻抗法具有测量电感的功能。
11、短路阻抗法具有测量变压器零序阻抗的功能。
12、采用数据库保存测试数据，对测试数据的管理简洁方便。
13、软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
14、软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
YC-8002变压器绕组变形综合测试仪（频响法+阻抗法）
系统简介
变压器绕组变形综合测试仪具有频率响应法和低电压短路阻抗法两种测试方法，用两种不同的方法对电力变压器绕组进行测量，全面反映变压器的绕组特性，更加准确地分析、诊断绕组变形情况。频响法和阻抗法两种设备完美合成，节省测试时间，提高工作效率。
变压器绕组变形综合测试仪（频率响应法）用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流发生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
变压器绕组变形综合测试仪（低电压阻抗法）专门用于测量大中型变压器阻抗特性测试的智能化仪器。国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。该仪器采用三相自动测量或者单相测量方式，将低压侧可靠短接，输入变压器参数后，仪器便可自动测试、自动计算各相阻抗及阻抗误差百分比。测试过程中显示电压电流波形，更加适合现场使用。
本系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。
重 要 提 示
本说明书是变压器绕组变形测试仪的说明书，请认真阅读！
使用之前，操作人员必须认真阅读本说明书。
本设备仅能用于变压器绕组变形频响法的测试。
与本设备无关的其他设备不得与本设备共用电源供电端子。
为防止发生触点危险，系统电源需提供可靠接地。
本设备使用过程中，操作人员不得离开试验场地。
变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。
本设备的“接地”没有连接正确前，请不要开始测试。
试验前应将被试变压器线端充分放电。
使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。
绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。
测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。
应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。
