称重控制显示仪表接受称重传感器输出的模拟信号，经内部采集处理后，计算并显示出秤体上物料的重量值。对秤体上物料的重量值与设定值的进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备。
允 差：0～50d ±0.35d

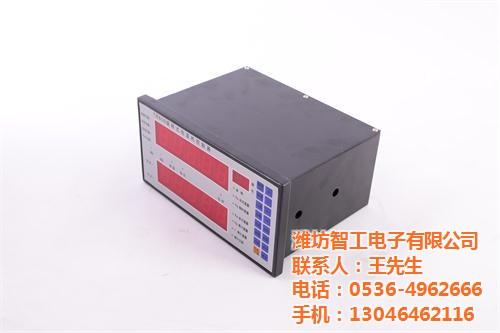

XK315A2-6
XK315A2-6
50～200d ±0.7d
200～1000d ±1.5d
显示范围:500 ～10000
大净输入值：2.5～25Mv
激励源：12V±5%具有长导线补偿
输入特性：电阻应变式传感器输入信号
累加光电隔离输入信号
输出特性：4组定值转换接点输出信号，接点容量DC 24V 3A；AC 220V 3A
打印机输出接口（并行）
工作环境：温度0～+40℃，相对湿度30%～85%
电 源：AC 220V 50HZ
外形尺寸：80×240×360（mm）
开孔尺寸：233×76（mm）
重 量：10kg
控制器校称
整个称量配料系统的称量精度主要由称重传感器组、配料控制器、称体等部分的精度、可靠性、参数协调等保证，因此在配料机设备进行配料工作前，必须进行校称操作。
TR880C配料控制器只有处于“停止”状态时，才能进行校称操作，为确保校称值的精性，用户必须在控制器通电半小时后，进行校称操作。
将传感器线可靠的接入控制器，称体应平衡，并保证所使用的传感器受力一致，否则应该进行称体调整。
控制器上电后，即为“停止”状态，只有在“停止”状态才能进行校称操作，校称前应确认称量斗内为空。
TR806A称重显示控制器测量部分
桥源：10v±5%，大负载能力150mA。
信号范围：0-25mV。
内部控制继电器输出开关信号。
继电器大负载能力交流220V/10A.。
传感器：连接外部测量传感器。
保险：为0.5A的保险。
供电：交流220V±10%。
闸门：内部接有触点继电器，当净重达到设定重量时，闸门将输出相应的短路信号去控制继电器工作。
