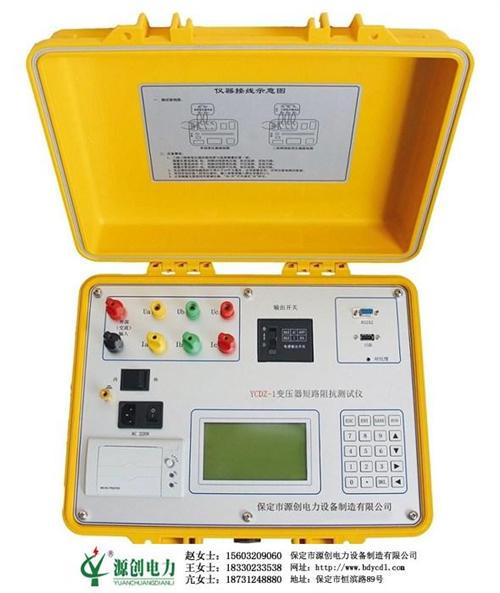

YCDZ-1变压器短路阻抗测试仪

概述

变压器短路阻抗测试仪是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。

变压器短路阻抗测试仪是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

主要技术指标

电压测量范围：5～400V 测量精度：0.2级

电流测量范围：0.1～20A 工作电源：AC220V±10%

电源频率：50Hz 工作温度：-10℃～50℃

环境湿度：≤85%RH 主机重量：6kg

主要特点

1．仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。

2．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。

3．不用外接调压器，便可对被测试品进行测量。

4．具有测量零序阻抗的功能。

5．具有测量电感的功能。

6.变压器短路阻抗测试仪内置不掉电存储器，可长期存储测量数据，仪器自带打印机。

7.变压器短路阻抗测试仪大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。

其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。

我公司生产的变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
