安徽春辉仪表线缆集团有限公司YPF系列膜片压力表
结构原理

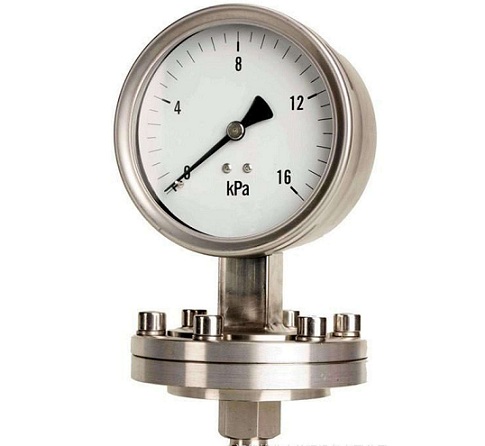

膜片压力表型号,YPF膜片压力表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。仪表为密封型防溅结构，能有效地保护内部机件免受环境影响和污秽侵入。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一一位移，借助连杆经传动机构放大，由指示装置指示出被测压力值。
膜片压力表型号,YPF膜片压力表主要技术指标
测量范围、承压部尺寸
我公司售后服务承诺：
用户使用我公司提供的产品时，如遇到任何问题，都可以得到电话支持与帮助。用户可以指定一名主要联系人与我公司客户服务中心联系。一旦接到用户的请求电话，客户服务部的专业工程师将在规定时间内通过电话解决或回答用户所提出的问题。另我公司设有24小时售后服务热线，保证在接到用户通知后24小时给出答复，对需要派人处理的，公司在合理的时间内派服务人员赶到现场进行处理，使设备能尽快地恢复正常工作。
我公司服务宗旨：
公司坚持“为用户服务、对用户负责、让用户满意”的宗旨，认真贯彻执行ISO9001国际质量体系标准的要求，不断提高企业的产品质量和服务质量。
|
型 号 |
标度范围 |
承压部
尺寸 D1
|
|
YPF-100A |
0.~0.06、0~0.1、0~0.16、0~0.25、0~0.4 0~0.6、0~1、0~1.6、0~2.5、-0.1~0 -0.1~0.06、-0.1~0.15、-0.1~0.3、 -0.1~0.5、-0.1~0.9、-0.1~1.5、 -0.1~2.4MPa |
φ 85 |
|
YPF-100B YPF-100B-F |
φ 115 |
|
|
YPF-150A |
φ 85 |
|
|
YPF-150B YPF-150B-F |
φ 115 |
|
|
YPF-100B YPF-100B-F |
0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40* -1.6~0、-2.5~0、-4~0、-6~0、-10~0、 -16~0、-25~0、-40~0* -0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、 -8~8、-12~12、 -20~20*kPa |
φ 160 |
|
YPF-150B YPF-150B-F |
φ160 |
*0~40、-40~0、±20kPa规格承压部尺寸D；为 85
精确度等级:2.5
使用环境温度:-40-+70℃; 相对湿度不大于90%
温度影响:使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置:垂直安装。
外壳防护等级:IP64
