CH系列变送器
CH系列变送器用于工业过程全系列差压、压力、绝对
压力的测量，具有模拟或数字输出信号。广泛直用于石油、
化工、电力、食品、造纸、市政工程等行业。
CH系列产品：

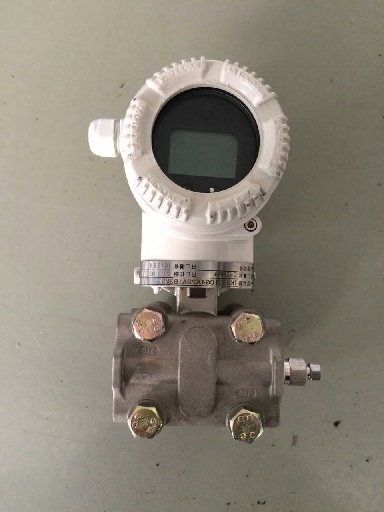

110A型差压变送器
120A微差压变送器
130A高静压变送器
210A、220A法兰安装式差压变送器
310A绝对压力变送器

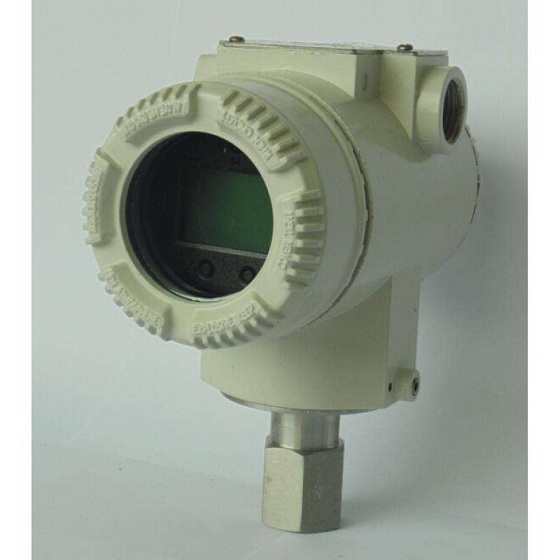

430A压力变送器
510A&530A绝对压力/压力变送器
118W、N、Y隔膜密封式差压变送器
438W、438N隔膜密封式压力变送器
量程比：100:1
精度高：±0.075%
智　能：HART现场总线协议
低温漂：数字温度传感器自动补偿
规格全：-100Pa~0~100Pa~100Mpa
耐压性能好：常规14MPa
高静压32MPa
耐腐蚀：提供316L、哈氏合金、钽等
防　爆：本安型(ia ⅡCT4/T6)
隔爆型(d ⅡCT4/T6 )
主要技术指标：
一、概述
CH系列电容式变送器是我厂引进国外先进技术和设
备，关键原材料、元器件和零部件均采用进口，整机经过严
格组装和测试，具有设计原理先进品种规格齐全、安装使用
简便。外形美观等特点。该产品分智能和普通型两种类型，
满足用户的多种选择要求，具有很强的使用价值，目前该系
产品已广泛应用于石油、化工、冶金、电力、食品、造纸、
医药、机械制造等行业。
二、特点
1.精度高；
2.稳定性好；
3.二线制；
4.固体元件，接插式印刷线路板；
5.小型、重量轻、坚固抗振；
6.量程、零点外部连续可调；
7.阻尼可调；
8.单向过载保护特性好；
9.无机械可动部件，维修工作量少；
10.全系列统一结构，零部件互换性强；
11.接触介质的膜片材料可选择；(316L、TAN、HAST-C、
MONEL等耐腐蚀材料)
12.防爆结构，全天候使用。
智能变送器除了一般电容式变送器固有特点外还具有如下
特点：
1.智能电子部件仅由一块板组成
2.量程比100：1
3.-100Pa~0~100Pa~100MPa
4.就地按键调整量程和零点
5.可更新现存的CH各种模拟式变送器为智能式仪表
6.符合HART协议，可用HART通讯器388、275、375与本
智能表进行双向能讯而不中断输出信号
7.在采用HART协议的分散控制系统中同主机进行双向通讯
8.具有自诊断和远程诊断功能
9.带有EEPROM非易失性存贮器不怕断电丢失数据
三、工作原理
过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室
的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于
作用在其上的两侧压力差产生相应变形位移，其位移与差压
成正比，位移约0.1mm，这种位移转变为差动信号，由
电子线路差动信号转换成二线制的4~20mA DC输出信号。
四、功能参数
使用对象：液体、气体和蒸汽
输出信号：4~20mA DC
供电电源：12~45V DC，一般为24V DC(见负载特性)
负载特性：与供电电源有关，在某一电源电压时带负载能
力，负载阻抗R1与电源电压VS关系式为R1≤50(Vs-12)
指示表：指针式线性指示0~100%刻度和平方根指示0-10刻
度，以及LCD液晶式显示(0~100%线性)
防　爆：a.隔爆型dⅡCT4/T6
b.本质安全型 iaⅡCT4/T6
量程和零点：外部连续可调，智能型通过就地按钮或通过
HART通讯器进行调整。

技术数据
(不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片)
精确度：±0.075%
死　区：无（≤0.1%）
稳定性：12个月内不超过量程的基本误差绝对值
故障报：（智能型具有）自诊断程序检测出故障，模拟输
出高于2 2 m A 或低于3 . 8 m A 报， 报高低可通
过电子部件上开关进行选择。
变送器状态写保护：(智能型具有)拔动电子部件上开关可以
防止变送器组的改变。
振动影响：在任意轴向上，振动频率为200Hz时，误差为测
量范围上限的±0.05%/g
电源影响：小于输出量程的0.005%/V。
负载影响：电源如果稳定，则负载没有影响。
安装位置影响：可产生0.24kPa的零点误差，但可校
正，对量程没有影响。
