热能表和热量表有什么区别 是一样的吗?
是一样的。
叫法不一样而已。
功能上都是用来计量热能(热量值)的。
结构上,由流量计量和温度计量以及微电脑运算组成。
目前的热量表主要是供暖行业使用,用来计量供暖用户家中在采暖期使用的热量值。
安装上,一般把热量表安装在供暖出水口,同时出水口安装测温装置,在进水口安装另一个测温装置。
热量表采集管道中流量V,进水口和出水口温度T1、T2。
根据热量公式 Q=μV(T1-T2)及一些补偿、校正公式算出热量值。

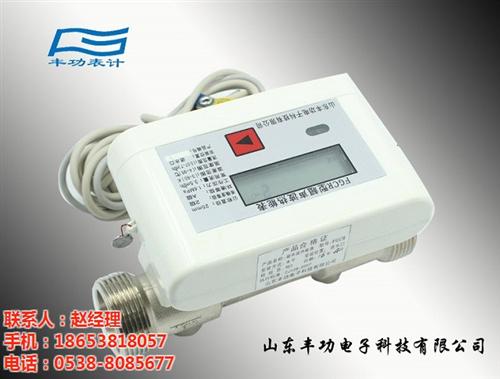

超声波热量表结构
超声波热量表,包括超声波换能器组件、测量管。其特征在于还包括表体,表体左端安装设置球阀及与控制连接的球阀电机;包括密封圈、弹簧及弹簧座、弹簧座与球阀弹性顶触配合;球阀后部配合设置阀座密封圈表体内设置支架,支架中间部位安装设置测量管;支架左右两端安装设置反射镜,表体上扣接设置表盒底座,扣接部位左右分别设置超声波换能器组件。表盒底座上设置盒座、盒座上配合设置盒座盖、盒座盖内设置热能表探头;积分仪、控制电路板、控制电路板上设置M-bus集抄器和M-bus集抄器总线通信接口。
超声波热量表的分体检定法
分体检定法就是用不同的装置对超声波热量表的三个组成部分,流量计、温度传感器和积算器分别进行检定,在得到三个部分的误差后,它们的算术和即认为是热量表的整体误差,而且不再产生新的误差。
具体做法是:流量传感器的检定,就是只检测流量计在流量计量方面的性能,其性质就如同检测一块水表,不过对于热量表的流量计,还要检测其在不同温度的热水状态下的计量特性。一般的做法是,根据被检流量计的额定流量Qn在标准装置上设定不同的流量点和不同的温度条件,来综合考察被检流量计的误差。
目前流行的做法是把称重法和标准表法结合使用,即用标准表来保证操作的自动化,用称重来保证精度。
温度传感器的检定:如果某些整体表的温度传感器和积算器是固定在一起的,那么将把温度传感器的误差和积处器的误差是加在一起的,否则,就地温度传感器进行单独检定。其做法是,把温度传感器放入恒温装置中,在不同的温度点下,考察其所示温度与标准温度的误差。需要注意的是,对于温度传感器不光要进行单支检测,更重要的是还要检测其配对误差。积算器的检定:由于积算器的设计原理各不相同,所以要针对其各自的原理使用相应的检定方法。
