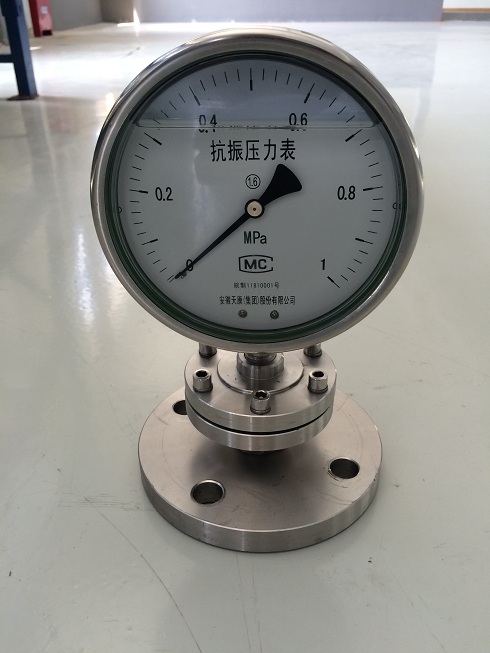

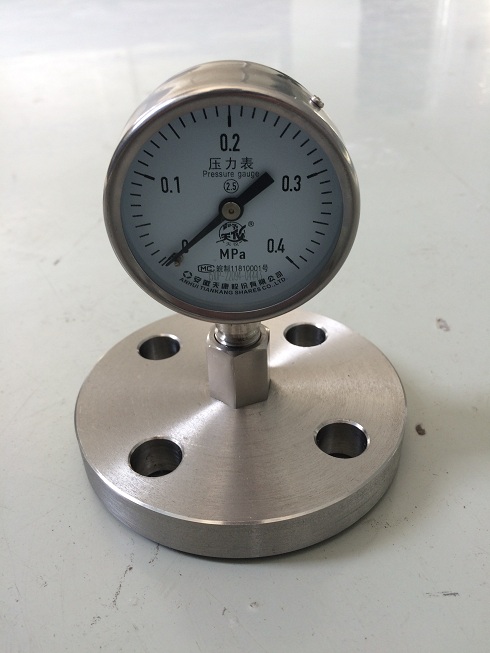

安徽春辉仪表线缆集团有限公司YPF系列膜片压力表
膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。
可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
结构原理
仪表由测量系统(包括接头、法兰、膜片)、传动机构、指示装置和外壳组成。仪表为密封型防溅结构，能有效地保护内部机件免受环境影响和污秽侵入。
在被测介质的压力作用下，仪表的弹性元件(膜片)产生与压力大小成正比的弹性变形一一位移，借助连杆经传动机构放大，由指示装置指示出被测压力值。
主要技术指标
测量范围、承压部尺寸
|
型号 |
标度范围 |
承压部 尺寸D1 |
|
YPF-100A |
0.~0.06、0~0.1、0~0.16、0~0.25、0~0.4 0~0.6、0~1、0~1.6、0~2.5、-0.1~0 -0.1~0.06、-0.1~0.15、-0.1~0.3、 -0.1~0.5、-0.1~0.9、-0.1~1.5、 -0.1~2.4MPa |
φ85 |
|
YPF-100B YPF-100B-F |
φ115 |
|
|
YPF-150A |
φ85 |
|
|
YPF-150B YPF-150B-F |
φ115 |
|
|
YPF-100B YPF-100B-F |
0~1.6、0~2.5、0~4、0~6、0~10、0~16、 0~25、0~40* -1.6~0、-2.5~0、-4~0、-6~0、-10~0、 -16~0、-25~0、-40~0* -0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、 -8~8、-12~12、-20~20*kPa |
φ160 |
|
YPF-150B YPF-150B-F |
φ160 |
