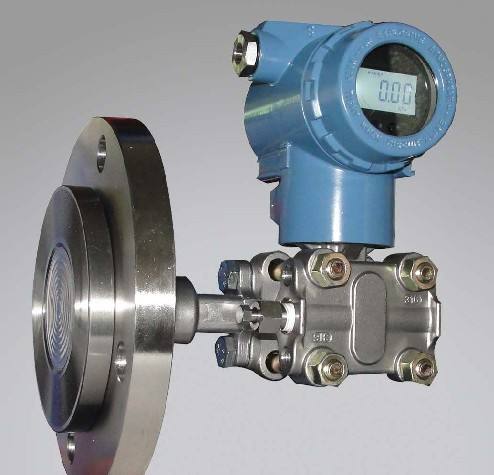

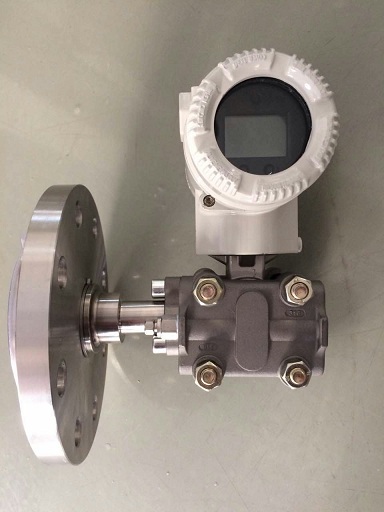

安徽春辉仪表线缆集团有限公司118Y隔膜密封式差压变送器
一、概要
CH118Y隔膜密封式差压变送器用于测量液体、气体或蒸汽的流量、液位、密度和压力，然后输出于侧得的差压相对应4-20mADC的信号。输出，由于它们可与HART 275手操器相互进行通讯。故可进行远程进行设定及监控。

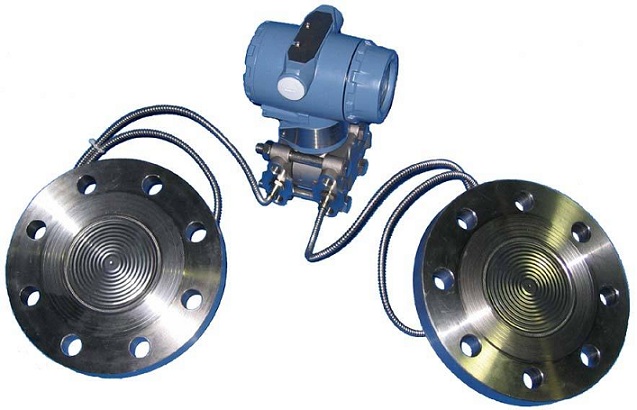

密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。
二、功能规格
通信线路条件
电源电压：16.4-42V DC（16.4-30V DC）
通信距离：2km，使用CEV电缆时
负载电容：0.22u F以下
负载电感：3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗在2.4kHz时，为10kΩ以上
环境温度
-40-85℃（-40-185℉）（一般型）
-30-80℃（-22-176℉）［带数字式表头］
工作压力
2.7kPa abs（20mmHg abs）~法兰的额定工作压力
电源电压变动的影响
±0.005%/V（21.6-32V DC，350Ω）
安 装
变送器：2-inch管道安装
隔膜密封件：法兰安装
安装法兰规格
ANSI规格的法兰与垫片接触的一面，进行锯齿形加工（根据ANSI B16.5）
变送器材质
法兰：JIS SCS14A
法兰螺栓：参阅“型号及规格代码表”
隔膜密封件材质<
