一、产品简介：

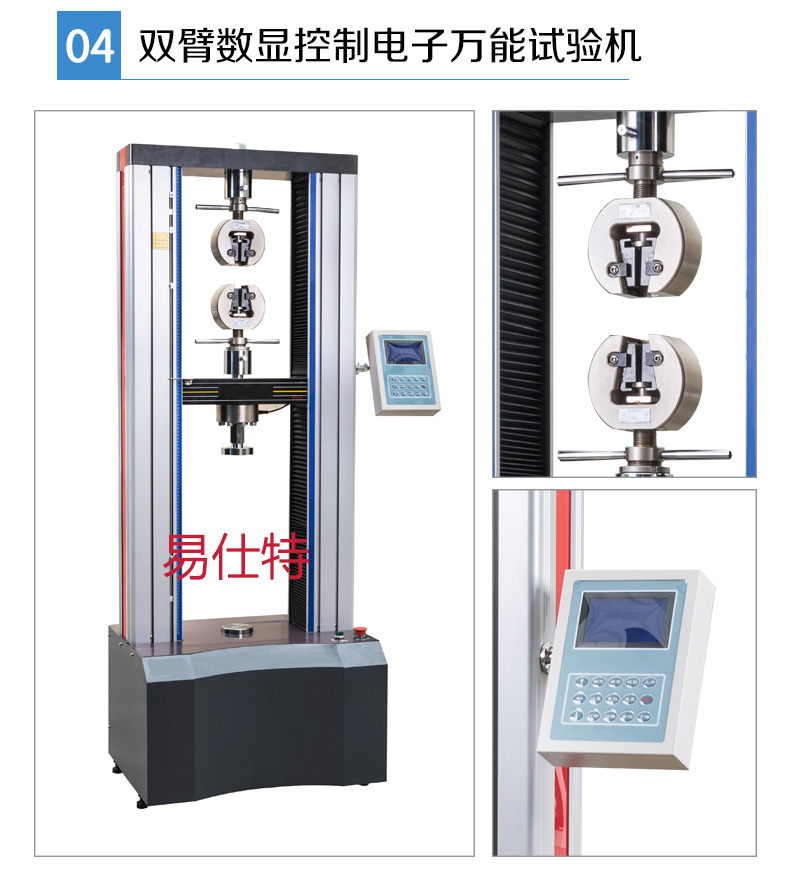

LGX50K刹车片压缩试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。刹车片压缩试验机广泛应用于金属、非金属、建筑建材、航空航天、机械制造、电线电缆等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、刹车片压缩试验机的主要技术指标：
|
序号 |
项目 |
技术指标 |
|
1 |
最大试验力 |
50kN |
|
2 |
测量范围 |
1%—100%FS（500N-50000N） |
|
3 |
试验力精度 |
±1% |
|
4 |
位移测量分辨率 |
1um |
|
5 |
横梁移动速度 |
0.1-500mm/min |
|
6 |
试验空间 |
A.拉伸:700mm B.压缩:700mmC.宽度:400mm |
|
7 |
拉伸辅具 |
平钳口0-7mm 圆钳口?4-?9mm |
|
8 |
压盘辅具 |
Ф100mm |
|
9 |
整机电源 |
单相,220V±10%,50Hz（必须有可靠的接地措施） |
|
10 |
工作环境 |
室温35℃左右,相对湿度不超过80% |
|
11 |
主机尺寸 |
750×520×1740mm |
|
12 |
重量 |
350 kg |
|
13 |
操作界面 |
操作界面为液晶屏显示，菜单均为中文 |
|
14 |
试验机包装箱 |
按标准制作包装箱 |
三、主要功能及特点：
1、刹车片压缩测试仪的调速系统采用台湾东源伺服电机和同步带减速机构，性能稳定可靠，具有过流、过压、过载等保护装置。
2、刹车片压缩测试仪的传动部分采用圆弧同步齿形带，精密滚珠丝杠副传动，传动平稳，噪音低，传动效率高。
3、刹车片压缩测试仪使用的是触摸健操作方式，液晶显示器实时显示，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。
四、系统基本配置
|
序号 |
项目名称 |
技术参数指标 |
|
1 |
主机框架 |
门式、双空间结构 |
|
2 |
伺服电机及驱动系统 |
台湾东元 |
|
3 |
减速系统 |
无间隙同步带传动 |
|
4 |
负荷传感器 |
50kN负荷传感器 |
|
5 |
滚珠丝杠 |
高精度滚珠丝杠 |
|
6 |
控制系统 |
数显表 |
|
7 |
编码器 |
光电编码器 |
|
8 |
压缩附具 |
压盘直径100mm |
|
9 |
拉伸附具 |
平钳口： 0-7（mm）圆钳口：φ4-φ9mm |
五、软件介绍
LGX型试验机控制器由主控板，键盘，显示驱动板组成，如下图所示，主控板采集力和位移信号，根据试验规程，驱动电机运动，得出要求的结果，该主控板采用ARM系列32位处理器，功能强大，运算速度快，下面将根据信号接线具体说明主控板同时连接键盘和显示驱动板，用来接收键盘命令，输出显示信息。键盘可以是按键键盘，也可以是薄膜键盘液晶显示器能实时显示试验曲线和多个测试结果，可连接多种型号的针打或热敏微型打印机打印试验曲线和试验结果，驱动电机类型繁多，如直流调速器，步进电机，伺服电机，变频器，比例阀等。既可用于工厂生产车间的恶劣环境也可用于实验室的清洁环境，操作起来快速灵活。
六、 技术情报和资料的保密
1、本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2、我方对用户提供的技术情报和资料亦应承担保密义务。
