我公司专业生产彩屏锂电池变比测试仪：

     性能特点

1、测试量程宽，高可达10000。

2、测试速度快，10秒钟完成单相测试。

3、适用变压器种类广，具有Ζ形联接变压器测试功能。

4、具有盲测变比、自动完成组别测试功能。

5、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。

6、变压器高、低压反接的保护功能。

7、变压器短路、匝间短路保护功能。

8、交直流两种供电方式，方便现场使用。

9、电池电量低压报警功能。

10、热敏打印机输出功能，快速、无声。

11、电池电量低压报警功能，当电池电量低于10%时，电量显示指示开始闪烁，提醒用户及时充电；

12、体积小、重量轻。

注意事项

1、有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。

2、本仪器分接位置的设置按高压侧调压设计，是假设1分接为高电压档位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。

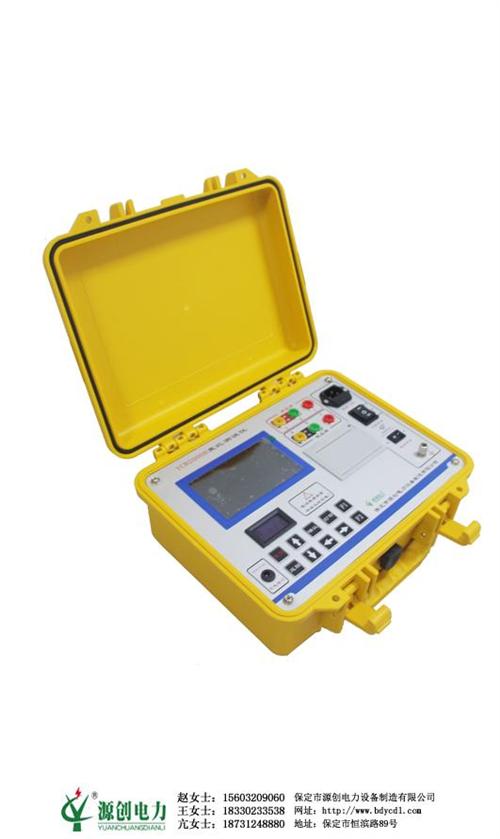

YCB2000B变比测试仪

一、概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及电力系统中变压器运行过程中根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值，三相变比值要逐相进行测量。变比测试仪克服了传统变比电桥测试的缺点。屏幕采用一次完成三相变比测试，测试速度快，准确度高。大大节省了现场测试时间，为客户的试验带来了很高的效率。

二、安全措施

1、使用本仪器前一定要认真阅读本操作说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压电缆请勿接反，以免产生高压。

7、测单相变压器时只使用黄色和绿色测试夹，不用的测试夹要悬空。

三、注意事项

1、有载分接开关19档的变压器，9、10、11分接是同一个值，仪器输入分接类型时应输入17，此时12分接以后，仪器显示分接位置比实际位置小2。

2、本仪器分接位置的设置按高压侧调压设计，是假设1分接为较高电压档位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。

四、售后服务

自购买之日起壹年内，属产品质量问题免费包修或包换。终身提供保修和技术服务。如发现仪器有不正常情况或故障请与本公司及时联系，以便为您安排最便捷的处理方案。

操作示例

1．Y-d-11，电压组合110±8×1.25%/10.5KV 的变压器。

按图10进行接线。

图10  三相变压器变比测试接线图

打开电源开关显示出主菜单（见图3），此时按 确认 键，显示见图4。此时可输入额定变比值，按照变压器铭牌上的高压端9分接电压值110.0，低压电压10.5，计算出额定变比10.476，输入额定变比10.476，分接总数17，分接间距1.25%，输入完成后，按返回 键返回到主菜单，按F1键，仪器开始测量，测量结果见图11所示。

  图11

此时，可按F1键重测一次，F2键存储数据，打印 键打印数据，按 复位 键返回主菜单。

2．单相变压器，电压组合525/√3±8×1.25%/20，按图12接线。

   图12  单相变压器变比测试接线图

打开电源开关，显示主菜单（见图3），操作与上例相似，只是额定变比的计算要注意，变压器铭牌高压端9分接电压值（525/1.732=）303.1，低压侧电压20，计算值是303.1/20=15.155，输入到额定变比位置，在参数设置时，将高压方式改成“单”，额定变比改成15.155，总分接数改成17，分接间距改成1.25%，修改完成后，按F1键进行测试。测试结果与图6相似。
