局部放电测量法的理论分析
局部放电测量方法分为电测法和非电测法两大类。电测法应用较多的是脉冲电流法和无线电干扰电压法。电测法已广泛用于局部放电的定量测量。
脉冲电流法的测试原理是试品产生一次局部放电，在其两端就会产生一个瞬时的电压变化，此时在被试品、耦合电容和检测阻抗组成的回路中产生一脉冲电流。脉冲电流经过检测阻抗会在其两端产生一脉冲电压，将此脉冲电压进行采集、放大、显示等处理，就可产生局部放电的一些基本量，尤其是局部放电量。

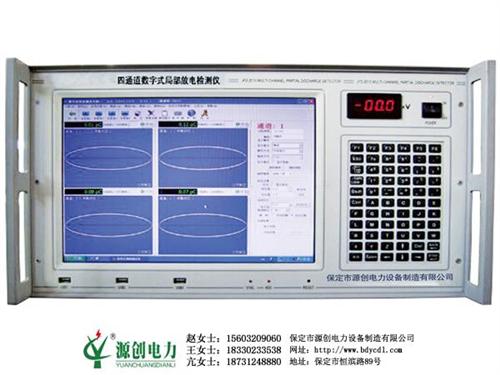

产品特点
独立四通道数字式局部放电测量，同步采样、处理、显示；
显示方式：自由选择椭圆、直线、正弦三种显示方式；
随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录；
增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果；
相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰；
二维和三维局部放电图谱显示。
任意存贮、打印局部放电图形及数据，自动生成试验报告；
局部放电局部放电测试目的和意义
局部放电是指发生在电极之间但并未贯穿电极的放电，它是由于设备绝缘内部存在弱点或生产过程中造成的缺陷，在高电场强度作用下发生重复击穿和熄灭的现象。它表现为绝缘内气体的击穿，小范围内固体或液体介质的局部击穿或金属表面的边缘及尖角部位场强集中引起的局部击穿放电等。
这种放电的能量是很小的，所以它的短时存在并不影响到电气设备的绝缘强度。但若电气设备在运行电压下不断出现局部放电，这些微弱的放电将长生积累效应会使绝缘的介电性能逐渐劣化并使局部缺陷扩大，最后导致整个绝缘击穿，虽然局部放电会使绝缘劣化而导致损坏，但它的发展是需要一定时间，所以需定期测局部放电。
局部放电测试仪工程原理
在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲讯号，经低噪声前置放大、滤波放大器选择所需频带及主放放大后，在示波屏的椭圆扫描基线上显示出放电脉冲，同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间，并在这段时间内将显示屏的显示加亮，宽度与位置可以改变，进一步加强了抗干扰能力。
局部放电测试仪是研制开发生产的一种新型仪器。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。
