三相电表安装与使用
1 电表在出厂时经检验合格,并加封铅印,可安装使用,如无铅封或贮存过久,应请有关部门重新校验加封,方可安装使用。2 电表应垂直、不倾斜安装在干燥通风的地方,安装电表的底板应固定在坚固耐火,不易振动的墙上,电表高度约1.8m左右。3 按线路图接线,拧紧接线螺钉,并紧固一下端扭盒内连接板。4经互感器接入式电表其示数须乘以变比后,才是实际电能数。5 一表一卡:用户持有的IC卡不能互换,遗失时应到供电部门(即售电处)补购一张。6 购电准备:用户须将IC卡插入卡座一次,便于将表内数据送回计算机数据库。7 购电方式:售电时,将IC卡插入IC卡读写器,同时操作计算机,将用户编号,预购电量,限容方式及限定功率等加密写入IC卡。8电卡使用:将购电卡插入卡座内,如是有效卡,则电表自动将数据读入表内,LCD表显示屏依次显示:购电量、总购电量、电表次数、报警电量、赊欠限量、限容功率。然后取卡,妥善保存电卡。9 运行显示:电表运行过程中,液晶屏轮流显示表内剩余电量及总用电量。4.10 超容报警:电表运行过程中,如“报警指示灯”快速闪烁显示,则警告用户已超容用电;如该用户被设置为超容断电限容方式,则超容用电30秒后,将拉闸3分钟,并以倒计时方式显示(180秒)恢复供电时间;如用户插卡响应可立即恢复供电。11 囤积限量:如果购电量+剩余电量>囤积电量(10000kWh),则购电量不读入,显示器显示“剩余限量”提示,卡内电量仍有效。12 预警提醒:当表内剩余电量小于“报警电量”的2倍时,“报警指示灯”将闪烁(间隔为1秒)显示提醒用户购电,此时如用户插卡响应,“报警指示灯”闪烁间隔变为2秒,可以避免断电警告。13 断电警告:如在预警提醒时用户未插卡响应,则当剩余电量为用户约定的报警电量(或本次购电量的10%)时,电表拉闸断电警告,显示“拉闸”提示符,此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供电。14 购电提醒:当表内剩余电量小于“报警电量”时,“报警指示灯”将常亮提醒。15 故障申报:剩余电量显示为零或负值时,显示“拉闸”提示符,如电表仍继续运行,用户应立即购电,并主动向供电部门反映情况。
三相电表的工作原理
三相四线有功、无功电度表该电磁元件为分离式结构,电压机芯采用整冲制的封闭型样片机芯,转动系统经过静平衡较准,其轴承是带有防震弹簧的双宝石结构,阻尼元件采用铝钴34磁钢,并用热磁合金片捉温度补偿。电度表由电压,电流元件合成产生-移进磁场,使圆盘在其作用下转动,圆盘转速正比可负载电流的大小,达到计量电能的目的。

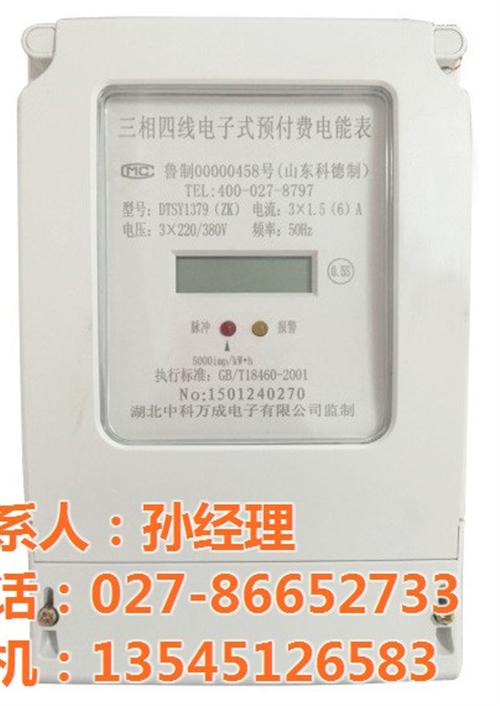

湖北中科万成电子有限公司供应单相电表DDSY1379(ZK)和三相电表DTSY1379(ZK)以及多用户单三混合电表KD-ZK系列电表。
单相电表的检查与误差分析
1、直观检查
(1)铭牌标志完整,字迹清楚,无明显倾斜。
(2)字轮式计数器上的数字全部在字窗遮内(末位字轮和处于进位的字轮除外)。
(3)表壳完好,玻璃清晰,固定牢固无破裂。
(4)计读转数的色标清晰,长度适当。 通过直观检查,不合格的电能表应停止使用。
湖北中科万成电子有限公司供应单相电表DDSY1379(ZK)和三相电表DTSY1379(ZK)以及多用户单三混合电表KD-ZK系列电表
