品 质 特 征（测量工件不动，龙门架移动）

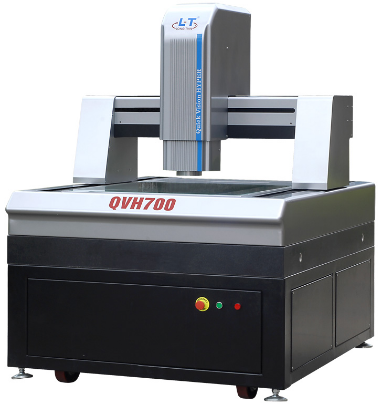

l 带您进入三维复合式测量的世界:全自动龙门式大行程复合影像测量仪
l 基座采用大理石（00级）材料，坚固的平台设计，保证拥有极高的稳定性及刚性。
l 采用日本THK研磨级滚珠螺杆和THK精密线性导轨，配合松下高性能交流伺服系统全闭环控制，高精度，高速度，高稳定性。
l 采用美国TEO高分辨彩色工业级800TV线高清CCD，保证拥有高质量的测量画面，快速的测量速率。
l 全自动变倍镜头，改变倍率后不需要重新校正。
l 可程控四环八区LED表面冷光源，直轴轮廓冷光源，（选配同轴冷光源）。
l 德国海德汉开放式贴片光学尺0.0005mm。
l 英国Renishaw接触式测头组（可选配自动探针SCR系统）及日本基恩士激光测头组。
l 自主研发功能强大的全自动3D测量软件，可编程自动测量。
l 影像，探针，激光共轴测量，可编程自动测量。
l 可以选配Z轴测量范围：300-500mm.
技术规格
H型：选配激光测头组； T型：选配接触测头组
|
|
H700 |
H800 |
H1000 |
H1200 |
H1600 |
H1800 |
H2500 |
||||||||
|
仪器参数 |
|||||||||||||||
|
测 |
X |
600 |
600 |
800 |
1200 |
1200 |
1200 |
1500 |
|||||||
|
Y |
700 |
800 |
1000 |
1000 |
1600 |
1800 |
2500 |
||||||||
|
Z |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
||||||||
|
工 |
硬铝合金台面 |
900×800 |
940*800 |
1210*1010 |
1210×1440 |
1820×1440 |
2020×1440 |
2760×2240 |
|||||||
|
玻璃台面 |
870×790 |
890*790 |
1168*968 |
1398*1168 |
1768×1398 |
1968×1398 |
2718×2198 |
||||||||
|
承重 |
50kg |
50kg |
50kg |
50kg |
45kg |
45kg |
40kg |
||||||||
|
影 |
测量速度 |
MAX:800mm/s |
|||||||||||||
|
CCD |
美国TEO彩色高分辨率摄像机800TV线 |
||||||||||||||
|
变焦物镜 |
全自动变倍：0.7－4.5X |
||||||||||||||
|
视频放大分倍率 |
30－230X |
||||||||||||||
|
物方视场 |
10.6－1.6mm |
||||||||||||||
|
工作距离 |
82mm |
||||||||||||||
|
显示分辨率 |
0.0001mm |
||||||||||||||
|
运动控制系统：四轴全闭环控制：三轴交流伺服马达全闭环控制，预压线性滑轨与研磨级滚珠螺杆驱动，步进马达同轴控制镜头组 |
|||||||||||||||
|
重复性 |
1.5μm |
||||||||||||||
|
测量精度 |
XYZ轴≦(2+L/200)um,Z轴（光学测量时）≦(5+L/200)um |
||||||||||||||
|
外形尺寸（mm) |
1600*1300*1780 |
1600*1300*1780 |
1900*1450*1780 |
1900*1900*1780 |
2500*1900*1780 |
2700*1900*1780 |
3450*2680*1780 |
||||||||
|
仪器重量(kg) |
1800kg |
1800kg |
2600kg |
3200kg |
3900kg |
4200kg |
5100kg |
||||||||
|
照明 |
可程控四环八区LED表面光及直轴轮廓冷光源（选配同轴冷光源）,亮度可调 |
||||||||||||||
|
电源 |
220V±10%(AC) 50HZ 电流大于20A |
||||||||||||||
机 台 配 备
|
序号 |
名 称 |
单 位 |
数 量 |
|
1 |
H机身大理石底座 |
台 |
1 |
|
2 |
三轴THK研磨级滚珠丝杠 |
条 |
3 |
|
3 |
三轴THK直线滑轨 |
条 |
6 |
|
4 |
三轴德国海德汉开放式贴片光学尺0.5 um |
套 |
3 |
|
5 |
全自动变倍光学镜头(影像放大28X-230X) |
个 |
1 |
|
6 |
美国TEO工业级高分辨率800TV线彩色CCD |
个 |
1 |
|
7 |
X ：1000W高贯量Y:1500W高贯量 Z：200W带刹车伺服马达（日本松下） |
套 |
3 |
|
8 |
光学影像量测软件 |
套 |
1 |
|
9 |
软件使用手册 |
本 |
1 |
|
10 |
加密锁 |
个 |
1 |
|
11 |
联想电脑 |
台 |
1 |
|
12 |
21.5＂联想显示器 |
台 |
1 |
|
13 |
键盘 |
个 |
1 |
|
14 |
滑鼠 |
个 |
1 |
|
15 |
滑鼠垫 |
块 |
1 |
|
16 |
标准校正块 |
块 |
1 |
|
17 |
影像卡 |
张 |
1 |
|
18 |
光学玻璃 |
块 |
1 |
|
19 |
电源线 |
条 |
4 |
|
20 |
産品合格证 |
份 |
1 |
|
21 |
産品维修卡 |
份 |
1 |
|
22 |
检验报告 |
份 |
1 |
一、 功能：包括三次元、二次元、工具显微镜、投影仪的功能。
二、 功能强大的2D/3D测量系统
①光学座标系统为基点测量产品的任意二维尺寸。
②探针座标系统为基点测量产品的三维空间及二维平面尺寸。
③采用相同的座标系统，使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测量完美结合。
全自动编程：光学测量及探针测量可同时在一组编程中混合使用。
基本功能介绍：
1. 提供影像量测工具，可进行基本几何元素点线圆弧量测
2. 组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等
3. 形位误差量测，如同心度,真圆度,直线度,平行度等
4. 强大之数学运算分析
5. 影像直接经由计算机屏幕显示观察直接量测存盘
6. 利用影像工具可快速进行2D轮廓边界点扫描
7. 量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式
8. 提供公差分析，可进行有效之品管检验
9. 工件的对象化可直接对对象进行几何基本运算
10. 兼容于2000, XP操作系统
高级功能介绍：
11. 自动对焦
12. 影像自动捕捉，操作简便，量测精度高
13. IUI功能，以尽可能少的时间完成操作
14. AUTOCAD读档，图形比对
15. 全自动同心变倍，同一工件可在不同倍率下量测
16. 工作不必摆正，有座标转换功能，量测效率高
17. 全自动编程测量
18. SPC功能
19. 静态量测功能。
20. 工件测量图片取像功能。
