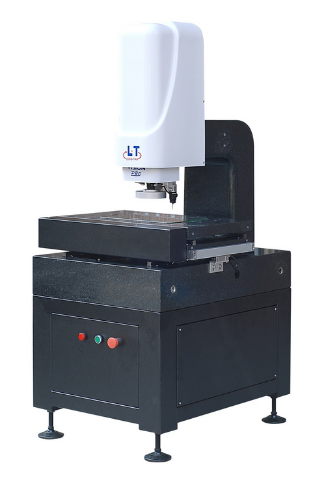

u 三轴精密线性导轨和研磨级滚珠螺杆。配合高性能伺服马达全闭环控制，高稳定性、高精度。
u 美国TEO彩色工业级600TV线高清CCD。
u 可程控三杯八区LED表面光，直轴轮廓光（可选配同轴光）。
u 精密光学尺0.001mm。
u 自主研发功能强大的全自动测量软件，可自动编程测量。
u 自动变倍镜头,改变倍率后不需要重新校正
技 术 规 格
T型：选配接触测头组
|
|
C5040 |
C6050 |
C7060 |
C8070 |
|
|
仪器参数 |
|||||
|
测 |
X |
500 |
600 |
700 |
800 |
|
Y |
400 |
500 |
600 |
700 |
|
|
Z |
150 |
150 |
150 |
150 |
|
|
工 |
大理石台面 |
770*560 |
870*660 |
990*760 |
1090*860 |
|
玻璃台面 |
548*438 |
648*538 |
748*638 |
848*738 |
|
|
承重 |
50kg |
50kg |
50kg |
50kg |
|
|
影 |
测量速度 |
MAX300mm/s |
|||
|
CCD |
高分辨率彩色摄像机600TV线 |
||||
|
变焦物镜 |
全自动变倍镜头0.7－4.5X |
||||
|
视频放大倍率 |
30－235X |
||||
|
工作距离 |
82mm |
||||
|
显示分辨率 |
0.0001mm |
||||
|
重复性 |
2μm |
||||
|
测量精度(μm) |
XY轴≦(3+L/200)um,Z轴(光学测量时)≦(5+L/200)um |
||||
|
外形尺寸（mm) |
1600*1200*1700 |
1900*1300*1700 |
2090*1300*1700 |
2260*1550*1700 |
|
|
仪器重量(kg) |
390kg |
470kg |
530kg |
715kg |
|
|
照明 |
可程控三环八区LED表面光及轮廓光(选配同轴光) |
||||
|
电源 |
220V±10%(AC) 50HZ 电流大于15A |
||||
机 台 配 备
|
序号 |
名 称 |
单 位 |
数 量 |
|
1 |
高刚性机身及大理石底座 |
台 |
1 |
|
2 |
三轴台湾TBI滚珠丝杠 |
条 |
3 |
|
3 |
三轴台湾TBI直线滑轨 |
条 |
6 |
|
4 |
三轴光学尺1um |
套 |
3 |
|
5 |
全自动变倍光学镜头(影像放大28X-235X) |
个 |
1 |
|
6 |
美国TEO工业级高分辨率600线彩色CCD |
个 |
1 |
|
7 |
X ：400W高贯量Y:400W高贯量 Z：200W带刹车伺服马达（日本松下） |
套 |
3 |
|
8 |
光学影像量测软件 |
套 |
1 |
|
9 |
软件使用手册 |
本 |
1 |
|
10 |
加密锁 |
个 |
1 |
|
11 |
工业控制电脑主机 |
台 |
1 |
|
12 |
19＂液晶显示器 |
台 |
1 |
|
13 |
键盘 |
个 |
1 |
|
14 |
滑鼠 |
个 |
1 |
|
15 |
滑鼠垫 |
块 |
1 |
|
16 |
标准校正块 |
块 |
1 |
|
17 |
影像卡 |
张 |
1 |
|
18 |
光学玻璃 |
块 |
1 |
|
19 |
粘土 |
包 |
1 |
|
20 |
驱动安装光碟 |
张 |
1 |
|
21 |
电源线 |
条 |
4 |
|
22 |
搬运螺孔胶塞 |
个 |
8 |
|
23 |
産品合格证 |
份 |
1 |
|
24 |
産品维修卡 |
份 |
1 |
|
25 |
机台配备清单 |
份 |
1 |
|
26 |
检验报告 |
份 |
1 |
一、 功能：包括三次元、二次元、工具显微镜、投影仪的功能。
二、 功能强大的2D/3D测量系统
①光学座标系统为基点测量产品的任意二维尺寸。
②探针座标系统为基点测量产品的三维空间及二维平面尺寸。
③采用相同的座标系统，使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测量完美结合。
全自动编程：光学测量及探针测量可同时在一组编程中混合使用。
基本功能介绍：
1. 提供影像量测工具，可进行基本几何元素点线圆弧量测
2. 组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等
3. 形位误差量测，如同心度,真圆度,直线度,平行度等
4. 强大之数学运算分析
5. 影像直接经由计算机屏幕显示观察直接量测存盘
6. 利用影像工具可快速进行2D轮廓边界点扫描
7. 量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式
8. 提供公差分析，可进行有效之品管检验
9. 工件的对象化可直接对对象进行几何基本运算
10. 兼容于2000, XP操作系统
高级功能介绍：
11. 自动对焦
12. 影像自动捕捉，操作简便，量测精度高
13. IUI功能，以尽可能少的时间完成操作
14. AUTOCAD读档，图形比对
15. 全自动同心变倍，同一工件可在不同倍率下量测
16. 工作不必摆正，有座标转换功能，量测效率高
17. 全自动编程测量
18. SPC功能
19. 静态量测功能。
20. 工件测量图片取像功能。
