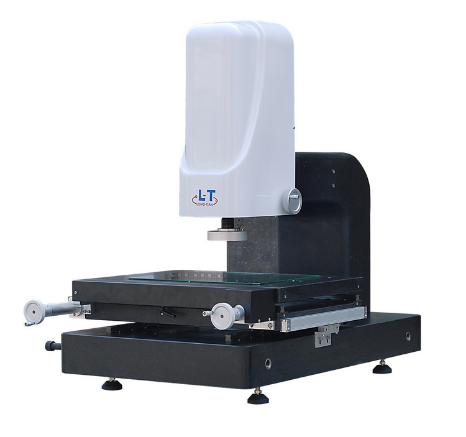

品质特征
高精度大理石底座。
精密V型导轨，拥有极高的直线性。
彩色工业级600TV线高清CCD。
可程控三杯八区LED表面光，直轴轮廓光（可选配同轴光）。
精密光学尺0.001mm。
功能强大的测量软件，可手动编程测量。
技术规格
|
|
Q2010 |
Q3020 |
Q4030 |
|
|
仪器参数 |
||||
|
测 |
X |
200 |
300 |
400 |
|
Y |
100 |
200 |
300 |
|
|
Z |
150 |
150 |
150 |
|
|
工 |
硬铝合金台面 |
360*250 |
460*360 |
610*480 |
|
玻璃台面 |
233*133 |
354*254 |
459*359 |
|
|
承重 |
30kg |
50kg |
50kg |
|
|
影 |
CCD |
高分辨率彩色摄像机600TV线 |
||
|
变焦物镜 |
变倍镜头0.7－4.5X(选配同轴光) |
|||
|
放大倍率 |
30－230X |
|||
|
工作距离 |
82mm |
|||
|
显示分辨率 |
0.0001mm |
|||
|
重复性 |
1.5um |
|||
|
线性精度(μm) |
XY轴≦(3+L/200)um,Z轴(光学测量时)≦(5+L/200)um |
|||
|
外形尺寸（mm) |
620*550*1700 |
720*650*1700 |
900*770*1700 |
|
|
仪器重量(kg) |
160kg |
230kg |
320kg |
|
|
照明 |
可程控三环八区LED表面光及轮廓光 |
|||
|
电源 |
220V±10%(AC) 50HZ |
|||
机 台 配 备
|
序号 |
名 称 |
单 位 |
数 量 |
|
1 |
大理石底座 |
台 |
1 |
|
2 |
X Y轴研磨光杆 |
条 |
2 |
|
3 |
精密V型导轨 |
条 |
6 |
|
4 |
光学尺1 um |
套 |
2 |
|
5 |
变倍光学镜头(影像放大28X-230X) |
个 |
1 |
|
6 |
工业级高分辨率600TV线彩色CCD |
个 |
1 |
|
7 |
数据卡 |
个 |
1 |
|
8 |
光学影像量测软件 |
套 |
1 |
|
9 |
软件使用手册 |
本 |
1 |
|
10 |
加密锁 |
个 |
1 |
|
11 |
电脑主机(选配) |
台 |
1 |
|
12 |
19＂液晶显示器(选配) |
台 |
1 |
|
13 |
键盘(选配) |
个 |
1 |
|
14 |
滑鼠(选配) |
个 |
1 |
|
15 |
滑鼠垫 |
块 |
1 |
|
16 |
标准校正块 |
块 |
1 |
|
17 |
影像卡 |
张 |
1 |
|
18 |
光学玻璃 |
块 |
1 |
|
19 |
电源线 |
条 |
4 |
|
20 |
搬运螺孔手柄 |
个 |
4 |
|
21 |
産品合格证 |
份 |
1 |
|
22 |
産品维修卡 |
份 |
1 |
|
23 |
检验报告 |
份 |
1 |
基本功能介绍：
提供影像量测工具，可进行基本几何元素点线圆弧量测
组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等
形位误差量测，如同心度,真圆度,直线度,平行度等
强大之数学运算分析
影像直接经由计算机屏幕显示观察直接量测存盘
利用影像工具可快速进行2D轮廓边界点扫描
量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式
提供公差分析，可进行有效之品管检验
工件的对象化可直接对对象进行几何基本运算
兼容于2000, XP操作系统
高级功能介绍：
影像自动捕捉，操作简便，量测精度高
IUI功能，以尽可能少的时间完成操作
AUTOCAD读档，图形比对
全自动同心变倍，同一工件可在不同倍率下量测（选配）
工作不必摆正，有座标转换功能，量测效率高
手动编程测量
SPC功能
静态量测功能。
工件测量图片取像功能。
工作不必摆正，有座标转换功能，量测效率高
