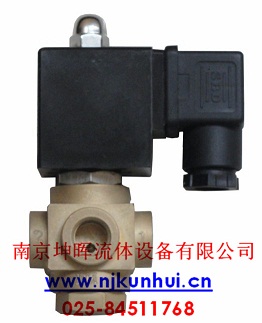

盾铭两位三通型电磁阀
应用范围：
本系列广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、干燥设备、锅炉、给排水、空调、消防、食品医疗、清洗设备、管道介质自动化控制等领域。
产品特点：
双线圈控制、性能稳定；专制线圈、不易烧毁；适应大口径和高压力的管道中。
主要技术参数：
◆通径范围：DN15～DN100。
◆控制方式：常开、常闭。
◆电源电压: DC12—220V（直流电最佳）、 AC24—220V
◆阀体材质：铸钢、黄铜、铝、四氟乙烯、不锈钢。
◆适用介质：水、气、油、腐蚀流体等。
◆压力范围：0.02～20MPa
◆温度范围：-50-（+120、+200）。
◆介质粘度：小于50C St(大于时需定制）。
◆防护性能：防尘、防水、防爆。根据工况选择。
◆接线方式：接线座式；引线式；插头式。
◆连接方式：法兰、焊接、内螺纹（外螺纹和特殊接口可定做或加转接头）。
工作原理：
一进一出：常闭式：当线圈通电时，2通向1，1与3关闭。
当线圈断电时，2与1关闭，1通向3。
常开式：当线圈通电时，3与1关闭，1通向2。
当线圈断电时，3通向1、1与2关闭。
一进二出：当线圈通电时，1通向2，1与3关闭。
当线圈断电时，1与2关闭，1通向3。
二进一出：当线圈通电时，2通向1，3与1关闭。
当线圈断电时，2与1关闭，3通向1。
|
公称通径 |
连接尺寸 |
L |
L1 |
B |
B1 |
H |
H1 |
适用压力 |
材质 |
|
DN15 |
G1/2 |
165 |
14 |
70 |
43.5 |
185 |
18 |
40MPa |
不锈钢304（316） |
|
DN20 |
G3/4 |
195 |
17 |
80 |
49 |
190 |
21 |
||
|
DN25 |
G1 |
200 |
17 |
80 |
49 |
190 |
21 |
||
|
DN32 |
G1（1/4） |
235 |
19 |
90 |
56.5 |
200 |
25 |
||
|
DN40 |
M52×2 |
260 |
22 |
110 |
71 |
215 |
30 |
||
|
DN50 |
M68×2 |
345 |
25 |
145 |
93 |
270 |
38 |
注：二进一出工作原理的阀两进口端压力不相等时，需加止回阀。
