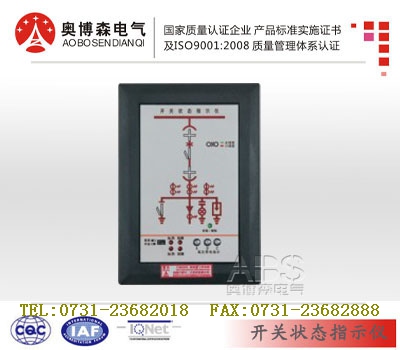

xj-ssd-ii开关状态指示仪
奥博森电气厂 0731-23682018
功能简介：
xj-ssd-ii开关状态指示仪根据用户的要求实现一次回路电量参数及温度湿度等显示及控制功能，还可以提供RS485通讯功能。 xj-ssd-ii开关状态指示仪与相关操作控制回路及各类防误操作电磁锁配合，实现强制闭锁开关柜操作把手以及防护门的误操作，防止带电分、合接地开关（刀闸），防止误入带电间隔，提高电器开关设备的安全防误性能. xj-ssd-ii开关状态指示仪配合相应系列的高压验电传感器，装置可适用户内各类高压设备的带电指示。
xj-ssd-ii开关状态模拟显示仪技术指标：
1、电源：AC220±10% 50Hz
2、使用环境：温度-20~70℃、相对湿度≤95%、海拔高度≤3000m
3、模拟指示部分：
A．断路器状态指示：
合闸时，合闸触点闭合，红色模拟条点亮。
分闸时，分闸触点闭合，绿色模拟条点亮。
B．断路器位置指示：
工作位置触点闭合时，红色垂直模拟条点亮。
实验位置触点闭合时，绿色水平模拟条点亮。
C．弹簧储能指示：
触点闭合，红色弹簧符号点亮，表示已储能。
触点断开，绿色弹簧符号点亮，表示未储能。
D．接地闸刀位置指示：
触点闭合，红色垂直模拟条点亮，表示接地合闸。
触点断开，绿色水平模拟条点亮，表示接地断开。
注：失电状态下所有的发光指示均不亮
以上接点信号均来自断路器的辅助接点。
4、温、湿度监控部分：
传感器通道：一组温湿度传感器或者两组温湿度传感器,分别对应输出一路负载和两路负载.(客户订货时说明)
逻辑关系：当湿度≥88RH或将形成凝露时加热
当温度≤5℃时，启动加热；≥15℃时，停止加热
断路报警：加热器回路故障，不能正常加热时，报警指示灯亮，报警输出接点闭合
5、功耗：≤10W
连续工作寿命：≥3000小时。
6、强制闭锁动作寿命：＞10000次。
7、抗电强度：外壳与端子间大于AC
2000V
8、绝缘性能：外壳与端子间大于100MΩ
