一、资料下载
亲，为确保资料最新，产品不配带光盘，请移步公司网站下载资料，产品资料下载地址：http://www.jnrsmcu.com/show.asp?id=460（复制到浏览器打开）。

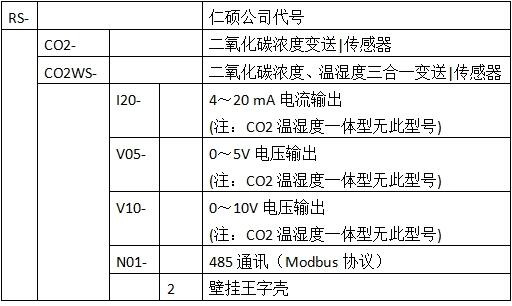

二、产品简介
本产品广泛适用于室内外环境监测，农业大棚，花卉培养等需要CO2监测的场合。采用高灵敏度的气体检测探头，信号稳定，精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

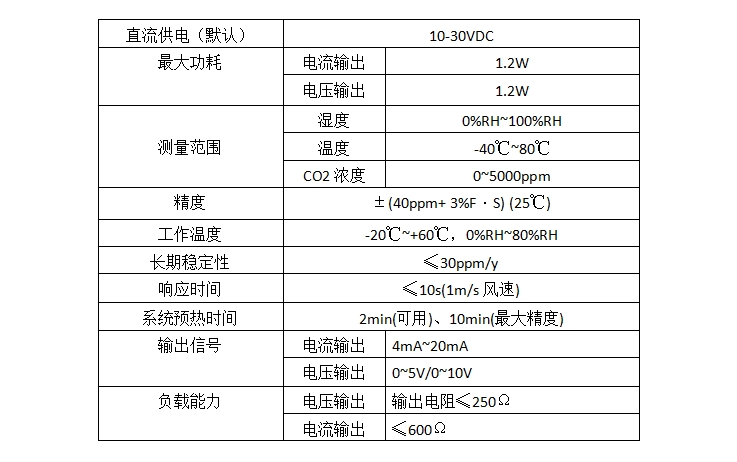

三、主要技术参数
四、接线说明
注意：我司模拟量型变送器的输出信号负与电源负在变送器内部是连通的。
五、测量值与信号换算关系
（1）电流型输出信号转换计算
例如量程0~+5000ppm，4~20mA输出，当输出信号为12mA时，计算当前二氧化碳浓度。此二氧化碳浓度量程的跨度为5000ppm，用16mA电流信号来表达，5000ppm/16mA=312.5ppm/mA，即电流1mA代表二氧化碳浓度变化312.5ppm.测量值12mA-4mA=8mA.8mA*312.5ppm/mA=2500ppm。当前二氧化碳浓度为2500ppm。
（2）电压型输出信号转换计算
例如量程0~+5000ppm，0-10V输出，当输出信号为5V时，计算当前二氧化碳浓度。此二氧化碳浓度量程的跨度为5000ppm，用10V电压信号来表达，5000ppm/10V=500ppm/V，即电压1V代表二氧化碳浓度变化500ppm.测量值5V-0V=5V.5V*500ppm/V=2500ppm。当前二氧化碳浓度为2500ppm。
六、常见故障排除
1)PLC采集不到数据
答：请检查设备输出类型；设备是否上电。
2)采集到的信号与实际差很大
答：请检查设备量程及数据换算关系。
3)变送器输出有跳动
答：变送器与采集器之间距离过长，造成信号紊乱。
4)如何快速判定问题
答：暂时不接后级采集设备，万用表测量变送器信号输出。
