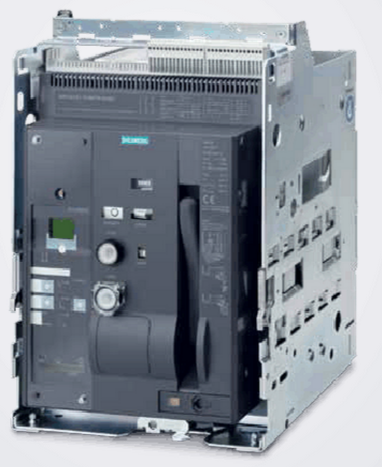

西门子3WT空气断路器，4000A(AC)及以下的优点
柜门密封框架使防护等级提高，断路器能完全地就地操作
可从断路器的顶部或底部进线
抽出式断路器可用标准锁锁定，以防断路器被移动
当断路器本体被取出后，可用标准锁锁住导向框架
过载和短路脱扣后的信号触头，带有机械合闸锁定装置
高防护等级，带盖板IP55
断路器配有满足要求数量的辅助回路接线端子
操作简便
清晰的“合闸—分闸”（ON-OFF）指示器，并带有辅助信号触头
标配有带信号触头的合闸准备就绪指示器
模块化
许多部件，如辅助脱扣器、电动操作机构、电子脱扣器以及电流
互感器都可以进行更换或改型，以保证断路器适合不断变化的需
求。
功率损耗低
适合于安装在通风较差的狭小空间内
技术标准
IEC 60947-2，GB 14048.2，CCC 认证，
耐气候等级符合IEC 60068-2-30，
根据要求可提供海运分类认证。
运行条件
3WT 断路器耐气候等级符合IEC 60068-2-30 标准。
这种断路器设计用于无恶劣工作条件（如灰尘、腐蚀性蒸汽以及
有害气体）存在的封闭场合。
当安装在多尘或潮湿区域时，应提供合适的外壳。若周围空气中
存在有害气体（如硫化氢），一定要保证充足的新鲜空气流入。
主要参数
分断容量：66kA，500V ;50kA,690V
额定电流：400A ~ 4000A
额定工作电压：至AC 690V

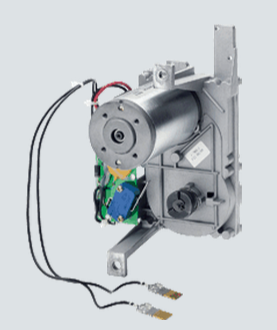

3WT 断路器配有一个电动储能操作机构、电子脱扣器、辅助触头
以及辅助脱扣器。
负荷隔离开关不配备电子脱扣器。
标准断路器配置
具有LSI保护的电子脱扣器，带有背光功能的LCD 显示屏，指示脱扣原因的LED 状态指示灯，查询和试验按钮
辅助回路接线端子：断路器配有满足要求数量的接线端子
机械合闸和分闸按钮
柜门密封框IP40
脱扣信号触头（1 NO）
带信号触头的合闸准备就绪指示器
弹簧储能指示器
辅助触头（2 NO + 2 NC）
水平后置主回路连接母排，适用于固定式和抽出式
对于4极断路器，安装在左侧的第4 极（中性（N）线）能够承受
100% 的额定电流
脱扣机械指示和复位按钮，在脱扣后用于
－脱扣后的机械指示
－机械合闸锁定及手动复位
英语/中文/西班牙语/俄语/葡萄牙语/德语/土耳其语用户手册
抽出式断路器的附加功能
断路器分为抽出式本体及导向框架两部分
抽出式断路器控制面板上的位置指示器

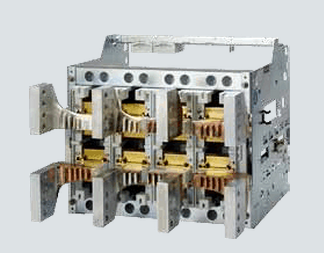

带导轨的导向框架，使断路器抽出部分移动简便
抽出式断路器可锁定，以防止从指定位置滑出
负荷隔离开关的标准形式
不配装电子脱扣器
其它配置同标准断路器相同，请参阅“标准型”
