二次元影像仪-影像检测仪_二次元影像仪

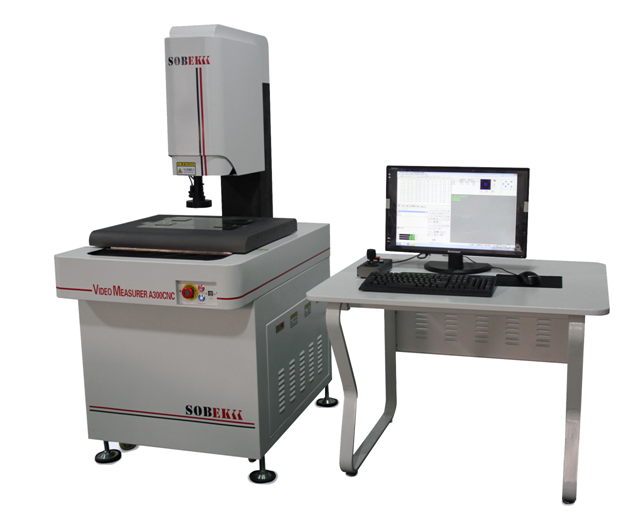

二次元影像仪-影像检测仪
影像检测仪，源自索必克杰出的影像仪硬件技术，配备了业界功能最强大的手动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、小批量的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。
仪器特点：
◆ 精密的传动装备设计，实现快速移动。
◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。
◆ 配备SBK-E多功能测量软件、满足不同的测量需求。
◆ 可导入DXF文件进行快速检测。
◆ 测量数据可导入Word、Excel、AutoCAD。
◆ 图文并茂的报表输出功能、轻松输出检测结果。
◆ 三轴精密交叉滚子导轨、保证机器精度及使用寿命。
◆ 高清晰度镜头和高分辨率CCD、实现产品高清晰度测量。
◆ 业界先进的卡位镜头、轻松实现倍率切换。
二次元影像仪-影像检测仪技术参数
型号
EP200
EP300
EP400
行程(mm)
200×100×200
300×200×200
400×300×200
外形尺寸(mm)（含仪器桌）
750×1300×1500
750×1300×1500
900X1400X1500
金属台面尺寸（mm）
360X260
460X360
560X460
工作台玻璃尺寸（mm）
240X150
340X250
450X360
重量(kg)
160
170
260
承重(kg)
15
20
25
测量精度(μm)
E1 (X/Y)=（3.0+L/200）
探针测量精度(μm)
3+L/200
光栅尺
1μm分辨率
导轨
(X/Y) 交叉滚子导轨 Z轴台湾“上银”直线导轨
摄像系统
SBK-HC536 1/3英寸700线彩色高清晰度摄影机（带白平衡功能）

光源
轮廓光
轮廓光 LED冷光源，透射光加装聚光镜片实现平行光照射
表面光
LED冷光源，软件操控，减少电气元件损坏。
光学镜头
SBK电子卡位镜头，6.5：1变倍范围
放大倍率
光学放大倍率：0.7～4.5×；影像放大倍率：24～158X
测座
英国“RENISHAW”MCP10测座
测针
φ2、φ3各一只
软件
SBK-EP二机一体专用手动测量软件
电源
220V/50Hz/3A
工作环境
温度20℃±2℃，温度变化<2℃/hr，湿度30～80%
影像仪专用桌
内置开关电源、控制器、电源控制开关、指示灯、移动滚轮
保修期
12个月
* L表示测量长度，以毫米为单位。** 同轴光可选配，技术参数同轮廓光。
*** 放大倍率为近视值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率16～104×或64～416×。
应用行业：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象：LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
测量元素：长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。

二次元影像仪-影像检测仪功能介绍（国内最强的测量软体）：

1、自动测量功能：鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧
2、手动CNC：在有夹具的情况下面可以进行半自动测量（测量效率远高于同行）
3、光学测高功能
4、光学测量平面度
5、辅助对焦：帮助找到最清晰时候的Z位置（辅助调焦提高测量精度）
6、图片输出：测量结果可以图片的格式输出（相当于数码相机功能）
7、形位公差：圆度，直线度，平行度，垂直度，同心度
8、设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示
9、CCD矫正：矫正图像畸变
10、轮廓跟踪：通过软件自动计算出工件的轮廓并显示出来（清晰显示测量位置）
11、矢量绘图功能：图元字体可以无级的放大缩小
12、标注功能:半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注
13、命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要
14、地图测量：可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作（合成大图片）
15、虚拟测量：虚拟测量技术使影像测量软件可脱离硬件机台。在没有机台和产品的情况下，软件同样可以测量产品的尺寸（可以脱机测量）
16、二维抄数：可将产品外形描出，描出的图形可转入AutoCAD形成工程图，可以做逆向工程
17、SPC分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图等
二次元影像仪-影像检测仪祥细细节介绍：
采用国际标准电器设计与安装方式，更好的保证仪器和稳定
性与安全性。所有线路均有明确的标识，非常便于维修保养
整机采用一体设计方案，配备底部滚轮，全面解
决仪器的搬运和移动摆放位置。仪器桌面采用
可拆卸设计理念，充分实现仪器整体美观及使用。
采用钣金材料，使用寿命长本仪器采用最新的防撞设计，全面解决仪
器使用过程中或搬运过程中工作台在碰撞更好的保证仪器在运输或移动摆放位置过
程中的精度。

本仪器工作台面采用国内先进的散银喷粉工艺高端大气，不易划伤或掉色。移动装置采用德国先进的无牙螺母传
动设计，全面解决丝杆传动摩损问题
延长仪器使用寿命。

本仪器采用台湾上银高精度H级直线导轨
，保证仪器机械精度的稳定性及可靠性。

英国“RENISHAW”MCP10测座
含φ2、φ3各一只

赠送小虎钳一个
标准块规50mm一个

二次元影像仪-影像检测仪安装环境与保修：
1、环境要求：
l 温度范围：20±2℃，
l 温度变化：< 0.5℃/h < 1°C /24h
l 湿度范围：30%-70%
l 电源： 220V±10% ，50Hz
l 最大功率：1 KW
2、培训
买方到卖方公司进行培训，卖方免费为买方培训二人，。或卖方派培训教师前往买方进行实地培训，在培训期间培训教师的交通、食宿费用由卖方自理。
3、售后服务
3.1保修期内服务
保修期从安装之日起12个月。在此期限内因我方原因造成的机器故障，负责免费维修。
3.2保修期外服务
我公司承诺对影像仪实行终身维修服务。维修只收成本费。设备保修期满后，能终生提供及时、优质、价格优惠地技术服务和备品供应。
3.3技术服务
我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，如有必要我们将在接到请求后48小时内派技术人员赴现场解决问题。
3.4优惠政策
我公司承诺，对已配装给用户的测量软件，我公司负责免费进行版本升级。
4、包装运输
包装箱用新的、无病虫害、坚固的木箱，适用于长途运输，防潮、防锈、防震、防粗暴装卸，适用于陆运，适用于整体叉装，注明重心和叉装部位。
5、交货期
承诺交货期：款到10天内发货
