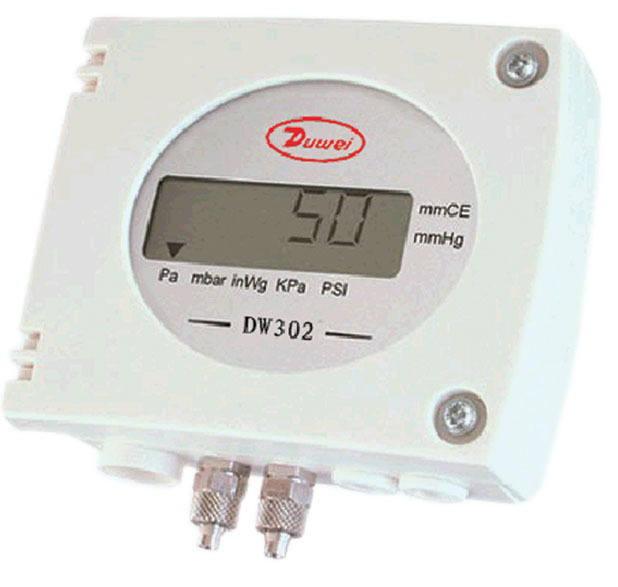

DW302差压变送器
一、概述
DW302系列智能微差压变送器可以迅速测量出空气或非腐蚀气体的压力和差压，最小量程50Pa，最大量程200KPa。仪表自带的拨码开关和一键清零按钮使量程重设，单位选择，零点校正，出厂值恢复均可在现场实现。是高精度差压传感器和智能软件技术完美结合。适用于洁净室、除尘器、暖通空调、楼宇自控等微差压测量的场合。
二、特点
●自动调零：手动按钮一键调零，消除飘移
●量程：从±50Pa到2000mbar（根据型号，见选型表）
●仪表自带Pa、mmH2O、mbar、inWC、mbar、inWG、Kpa、PSI等单位可调
●可设定中间指零量程
●5位LCD高清数显
●仪表自身可调量程
●墙装式安装，简易快捷
●美观大方
三、技术指标
●量 程：见选型表
●精 度：±1.5%F.S读数±3Pa
●输 出：0~10V或4~20mA
●电 源：18~30Vdc（2线）
●响应时间：1/e（63%）0.3秒
●分辨率：1Pa，0.1mm H2O，0.01mbar
●介质类型：空气和中性气体
●防护等级:IP65，ABS外壳
●过 压：25KPa
外壳参数
●外 壳：ABS
●防火等级：HB as per Ul94
●尺 寸：见图一
●防 护：IP65
●显 示：5位LCD，尺寸：50X15mm
●字 高：10mm
●连 接：5.2mm倒刺接口
●电缆接口：最大直径7mm
四、产品选型
自动调零
调零时，断开两个压力接口，轻轻按下按钮
可以由不同的方法设定测量单位和量程：拨动开关，按钮或软件旋下变送器壳上的2个螺丝，打开。详细设置参见右图及下表。
设置测量范围(开关2)
用开关2的第1，2，3位置进行测量范围设定，见下图
例如：
0～750mmH2O，表示测量范围是750mmH2O
-500～500Pa，表示测量范围是1000Pa
维护
远离腐蚀性溶剂。
保持变送器和探头用于洁净室和风管。
配件任选
软管，接头，三通等
安装
用四个螺钉将变送器固定在墙体上，如图所示
