一、概述

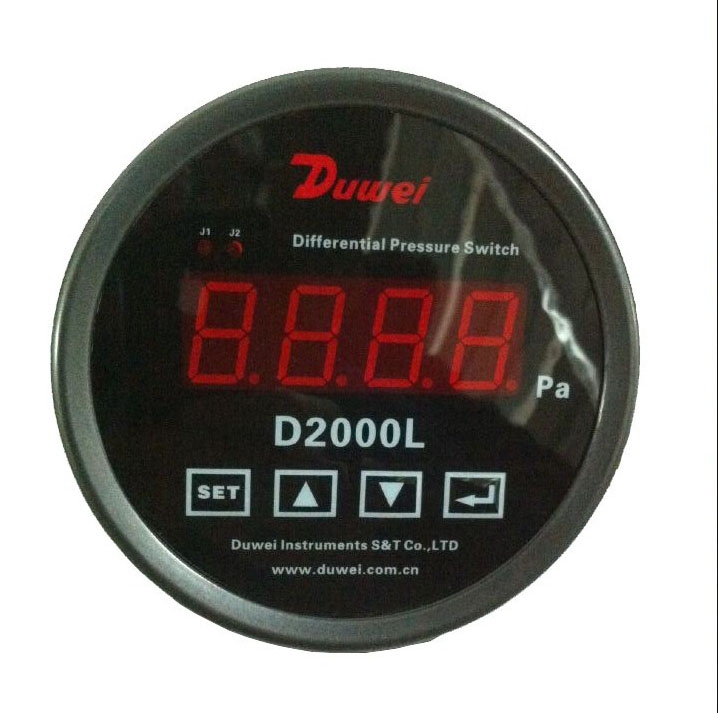

D2000L系列室内压力监控器适用于压力监控和报警有极高要求的微差压应用，它是一套完整的智能系统，包括LED显示，磁键设置，报警指示，继电器输出，红外接口，实时数据存储。
二、原理
该监控器内部由橡胶膜片分为一个高压腔和一个低压腔，当高压腔大压力高于低压腔是，橡胶膜片会向低压腔运动，带动机构产生一个微小位移，电子电路通过电涡流原理测量位移量来测量压差。
三、技术参数
●精 度：±1%F.S
●稳定性：±1%F.S/年
●存储记录条数：20000条
●温度范围：-10℃～50℃
●电 源：17-35VDC
●功 耗：最大50mA
●继电器触点负载：0.5A 125VAC/1A 30VDC
●电器连接：航空插头
●压力连接：1/8″NPT
●压力极限：100KPa
四、电气连接
仪表采用9芯塑料航空插头连接；9芯塑料航空插头接线定义：
导线功能 导线颜色
24VDC+ 红
24VDC- 黑
高报警继电器常开 N/O 绿
高报警继电器公共端 COM 兰
高报警继电器常闭 N/C 黄
低报警继电器常开 N/O 灰
高报警继电器公共端 COM 白
高报警继电器常闭 N/C 棕
四、产品选型
