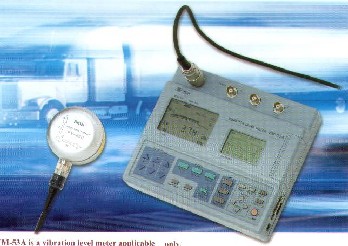

日本 理音 (RION) 公司生产的该仪器重 1.3kg ，符合度量公约组织规定的标准以及日本行业标

准 C1510 ： 1995 。该仪器用来测量地面振动以估算出振动污染。振动强度能按照人对振动灵敏

度特性进行加权处理，频率范围： 1 ～ 80Hz 。它是由主机和 3 向加速度探头 PV-83C 等组成。

除了具有先前型号 VM-52A 的主要功能外， VM-53/VM-53A 型还有自动保存能力和为自动测

量提供的复杂定时器功能。三轴测量结果能保存在内存中或者存储卡上（仅 VM-53A 具有此功

能）。该仪器备有 2 块背光液晶显示器（ LCD ）板。当大主显示器显示瞬时测量值的同时，次显

示器显示 3 轴或者单轴电平 / 时间图、条形图、菜单屏面和一大批其它有用信息。

除了提供 3 轴电平信号的 X 、 Y 、 Z 3 轴输出外，还为计算机或者打印机提供一个界面接口

连接器和一个比较器输出。这使 VM-53/ VM-53A 型适合广大范围的测量系统应用。

可应用的标准 　　　　 JIS C 1510:1995(JIS C 1510:1976)

测量功能 　　　　　 　Lv,Lva,Lveq,L5,L10,L50,L90,L95,Lmax,Lmin

测量频率范围 　　　　 1-80 Hz(1-90 Hz, JIS C 1510:1976)

测量电平范围 　　　　 Lv-Z:25-120 dB Lv-X,Y:30-120 dB
Lva:30-120 dB (0 dB=10 -5 m/s 2 )

频率加权电平量程 　　 按照 JIS 标准

                                 10-dB 步长 , 6 个量程可切换 ,

                                  3 轴独立
 　　　　　　　　　　10-70,20-80,30-90,40-100,50-110,60-120 dB

线性度量程 　　　　　 70 dB

测量时间 　　　　　　 以预定时间处理测量，
 可能设定为：10秒，500秒，1分，5分，10分，15分，
 30 分，1小时，4小时，8小时和24小时。
 人工操作（最大值为：199小时59分59 秒）

RMS 检测电路　　　　 数字处理
 　　　　　　　　　　时间加权： 0.63 秒

存储卡功能
（ 仅 VM53A 具有 ）在存储卡（ Compacf Flash? ）上数据保存能力

保存功能 　　人工保存、自动 1 保存和自动 2 。VM-53保存在内存内，VM-53A
 　　　　　 保存在内存内和存储卡上。

人工保存 　　振动级 (Lv) 或振动加速度级 (Lva) 可保存 , 处理值 (Lveq,Laveq,L5,L10,L50,L90,L95,Lmax,Lmin) 也可保存。

存储卡 　　　 多个文件，每个文件有多达 100 个数据组（达到存储卡的容量）
（仅 VM53A 具有）

内存 最大值为 100 组 3 轴数据

自动 1 保存 　连续保存振动级 (Lv) 或振动加速度级 (Lva) 瞬时值，多达 　　　　　　　

86400 个数据。保存采样 100 毫秒或 1 秒，可任选。

存储卡 　　　　多个文件，每个文件有多达 199 小时 59 分 59 秒个数据组
 　　　　　 （达到存储卡的容量）
（仅 VM53A 具有）

内存 单轴测量：最大值为 86400 数据组； 3 轴（ X/Y/Z ）测量：最大值为： 　　　　　　　 86400 （ 28800 × 3 ）个数据。

自动 2 保存 连续保存处理值 (Lveq,aveq,L5,L10,L50,L90,L95,Lmax,Lmin)
 单轴测量最大值为 4500 数据组， 3 轴测量每个轴 1500 数据组

存储卡 　　　单轴测量
（仅 VM53A 具有）多个文件，每个文件有多达 4500 数据组。
 　　　　　3 轴（ X/Y/Z ）测量多个文件，每个文件有多达 4500 数据组。

内存 单轴测量：最大值为 4500 数据组； 3 轴（ X/Y/Z ）测量：最大值为1500 数据组。

暂停
比较器
AC/DC 输出 　　BNC 输出， 3 个独立通道。由菜单选定 AC 或者 DC
 　　　　　　　AC 输出： 1 Vrms （全标度）
 　　　　　　　DC 输出： 2.5 V （全标度， 0.25V /10 dB ）
打印机输出 　　 允许瞬时值、处理值和回访数据打印
接口 　　　　　 串行接口
 接头： D-sub 9 芯针形
 波特率： 4800 bps ， 9600 bps ， 19200 bps
显示器 　　　　 段式显示 1 个， 128 × 64 点阵
 　　　　　　　矩阵式显示 1 个，带有背光
电源 　　　　　 可选 AC 转接器或者 IEC R14 （ C 尺寸）电池 4 个
 　　　　　　　合适的 AC 转接器： NC-98 （ 100~240V AC ）
电池使用寿命 　大约 35 小时（碱性电池组 LR14 ，在室温条件下）
环境条件 　　　主机： -10 ~ +50 ° C ，最大相对湿度为 90 %
 　　　　　　 加速度探头： -10 ~ +50 ° C
尺寸和重量 　　主机：
 　　　　　　 尺寸大约为 200（ W ） ′56（ H ）′175 （ D ） mm
 　　　　　　 重量大约为 1 kg （包括电池组）
 　　　　　　 加速度探头：
尺寸大约为 67（ f ）′40.7（ H ）mm（不包括连接电缆）
 　　　　　　 重量大约为 325 g
加速度探头 　　三轴加速度表 PV-83C
 　　　　　　 防水技术要求：
JIS C 0920 7 级（密封）
提供附件 　　　延伸电缆 EC-02S （ 3 m ） 1 个
 　　　　　　IEC R14 （ C 尺寸）电池 4 个
 　　　　　　存储卡（仅 VM53A 具有） 1 个
选购件 　　　 AC 转接器： NC-98 （ 100~240V AC ）
 延伸电缆 EC-02S 系列
 　　　　　　打印机 DPU-414

特点

? 二种背光液晶显示器（ LCD ）板（大主显示器和次显示器）。大主显示器显示瞬时测量值，而次

显示器显示 　3 轴或者单轴电平 / 时间图、条形图、菜单屏面和一大批其它有用信息。

? 仅 VM53A 型能在存储卡上连续记录 3 轴数据（用所提供为 16MB CF 卡， 3 轴测量记录能

力， 1 秒采样： 100 小时）。

? 最大值、时间百分率电平和功率平均结果能被连续地保存在内存或者 CF卡（仅 VM53A 具有）

上。

? 任选 1/1 倍频程和 1/3 倍频程实时分析器功能（仅 VM53A 具有，很快　 获得）。

? 比较器输出。
